华为MagicPower 8A超大电流数据线内部这样设计，5A线都得靠边站

当初荣耀发布Magic手机时使用了众多先进技术，其中之一便是HUAWEI华为Magic Power，5V8A 40W超级快充刷新了当时的快充极限。8A超大电流只有石墨烯电池才能承受得住，而且充电头、数据线也都需要特别定制。最近我们拿到华为MagicPower USB-A to USB-C数据线，下面我们就对其进行拆解，看看这根数据线的特别之处在哪。

一、华为MagicPower原装数据线外观

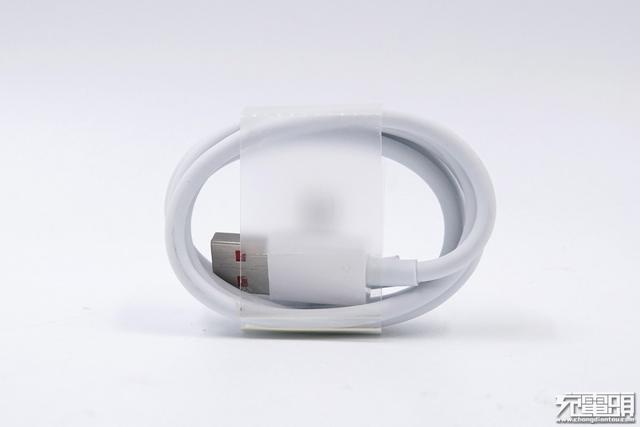

数据线使用塑料圈整理，线身白色外皮采用TPE材质，做工良好，表面光滑无毛刺。单从整体看去线缆没有什么特别之处。

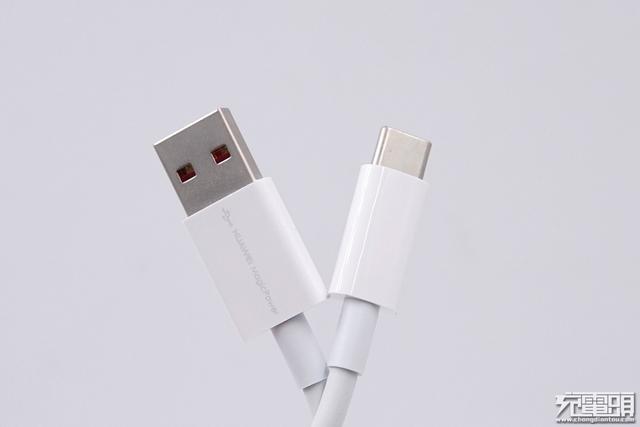

数据线两头采用白色塑料壳封装，表面使用亮面烤漆工艺处理，光滑洁白，线缆两端均做了抗弯折处理。

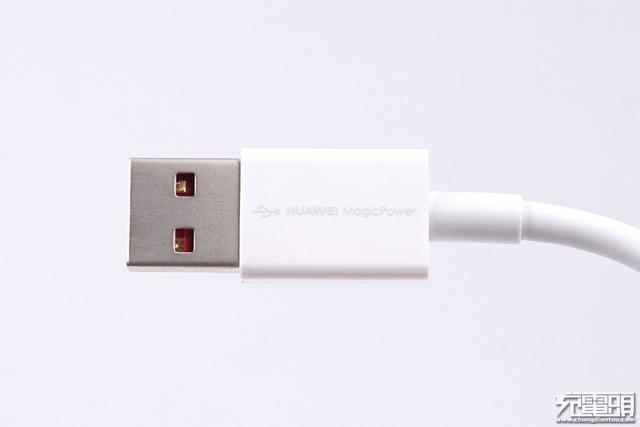

线头塑料壳上印有“HUAWEI MagicPower”字样。

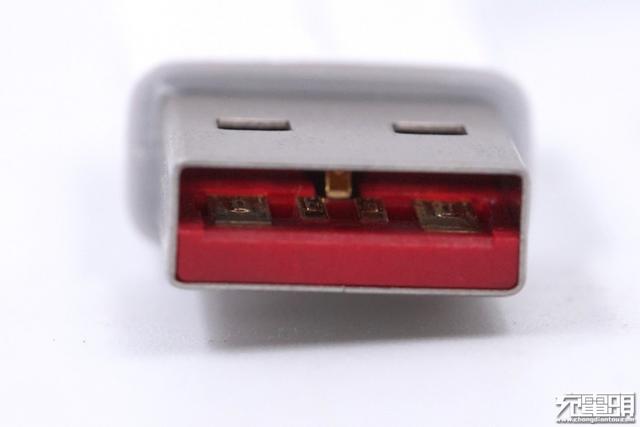

USB-A公头内部特写，内部使用红色胶底，采用VCC和GND触点加宽型公头，以便支持8A大电流，中间还设计有一根特殊PIN脚，用作通讯。

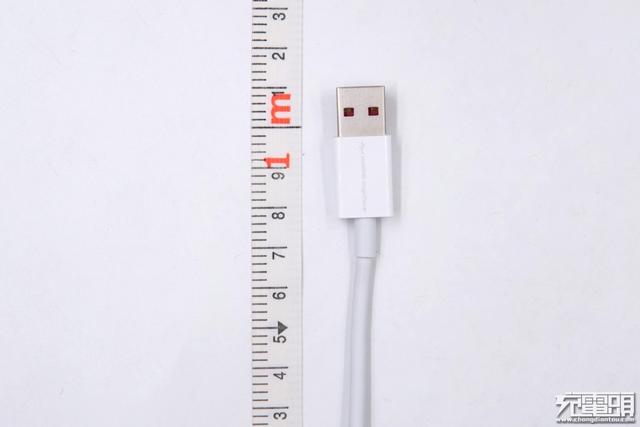

整根数据线长101cm。

二、华为MagicPower原装数据线拆解

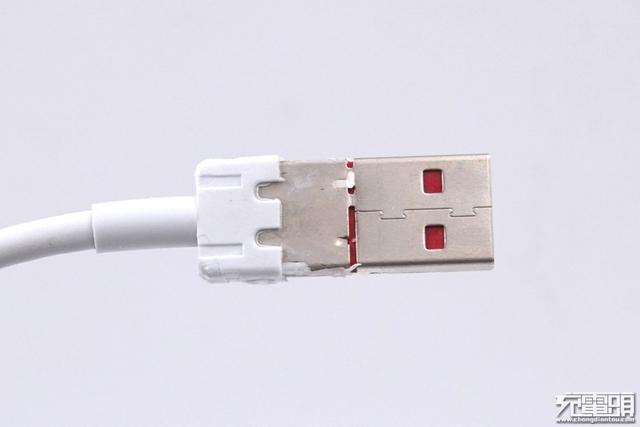

拆开USB-A接口的塑料外壳，里面有一层金属外壳，内部注塑固定。

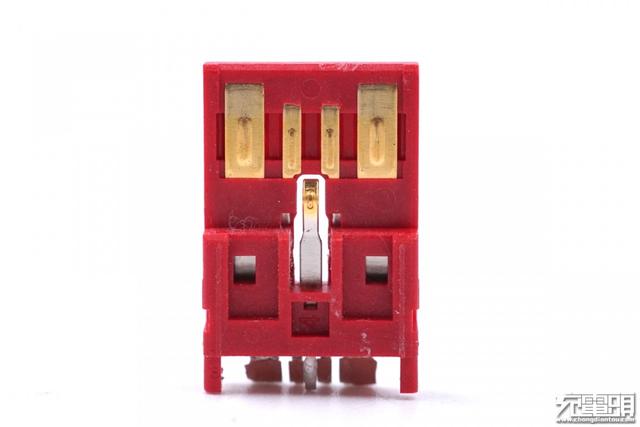

红色胶底特写，触点宽大厚实，8A大电流通过的保障。

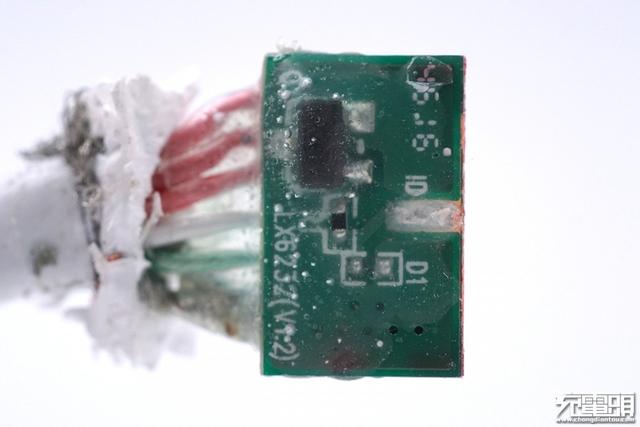

清理掉封胶，PCB板上有一颗三脚芯片，注塑保护。

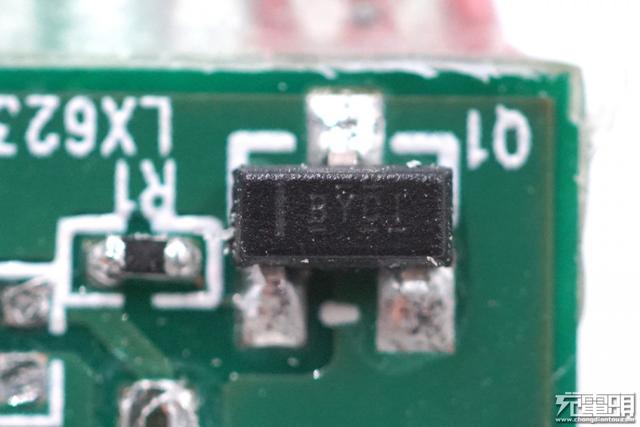

三脚芯片丝印BYCI，TI BQ2022A 1K字节串行OTP存储器，采用单线SDQ接口，工厂编程64位独立认证代码，用于安全编码，电池组认证等，这里通过特殊pin与充电器连接通讯，进行8A大电流专用数据线鉴权，识别专用线缆才开启8A大电流急速充电，确保充电安全。

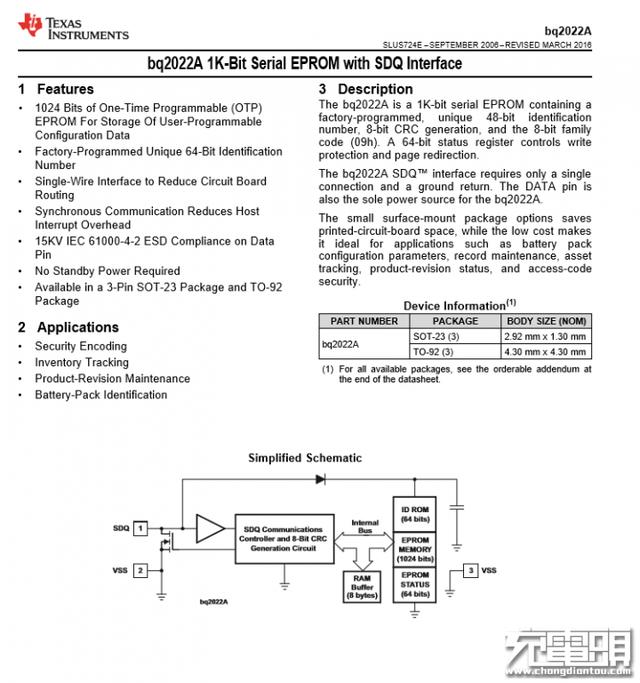

TI BQ2022A 详细资料。

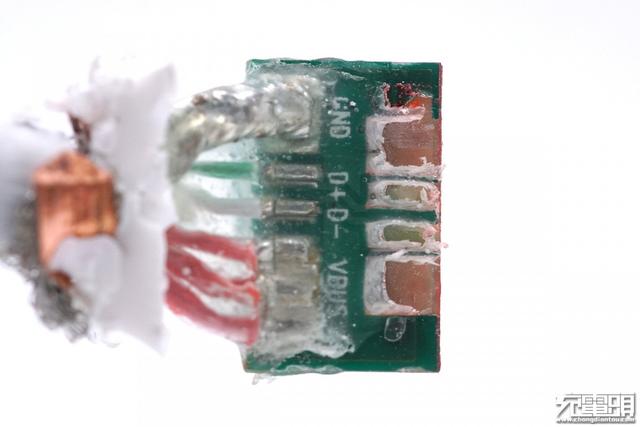

板子另一面同样注塑处理，线芯整齐排列焊接，正极采用三根导线并联增加载流。

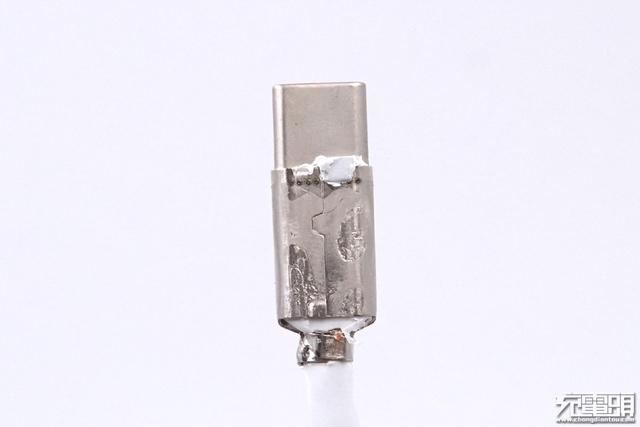

割开另一头的塑料外壳，里面使用钢套进行封装保护，钢套和公头点焊连接。

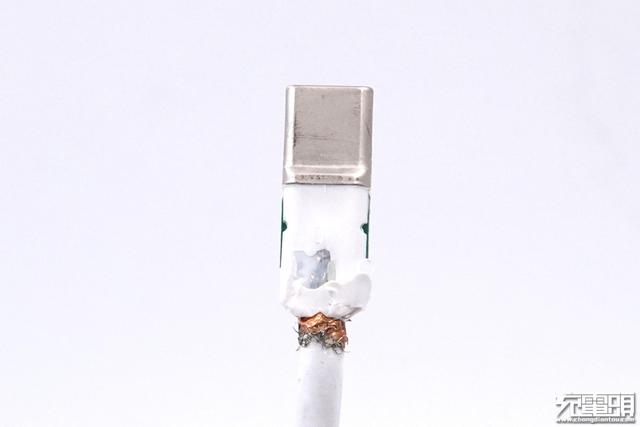

钢套内部注塑填充。

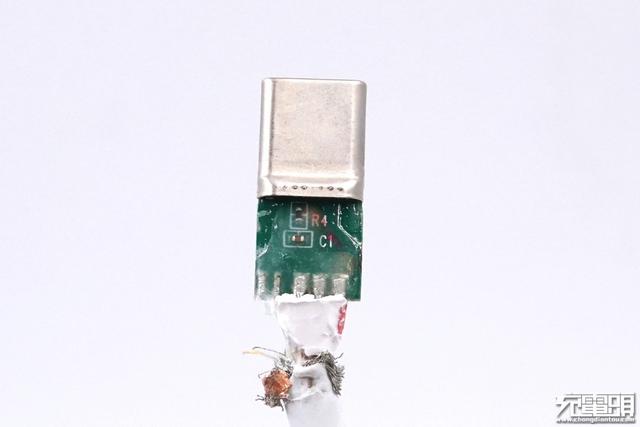

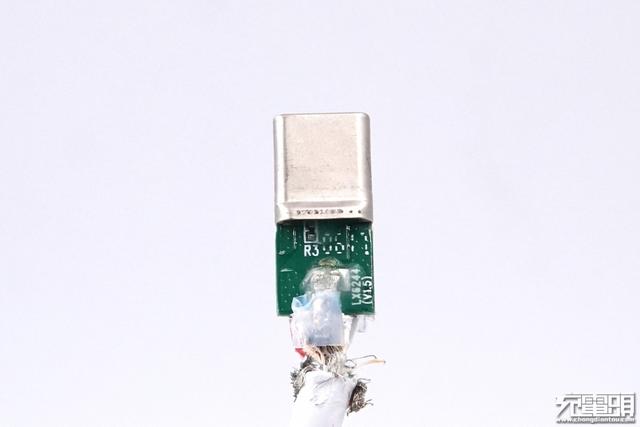

清理掉白色封胶，板子上线芯注塑保护。

另一面同样注塑处理，三根正极导线连接到这一面。

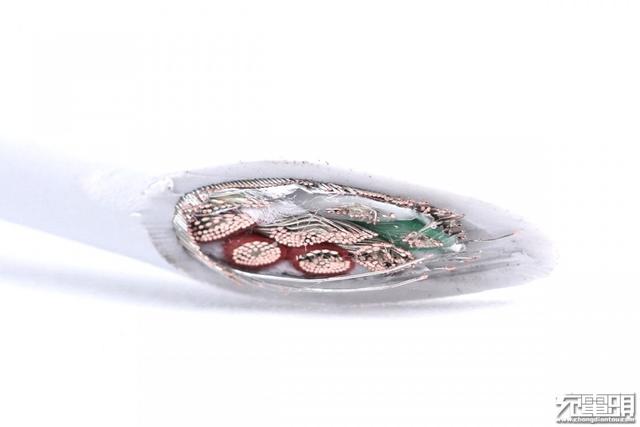

斜着切开一个横截面，很容易看得出其中7根线芯的线径大小。

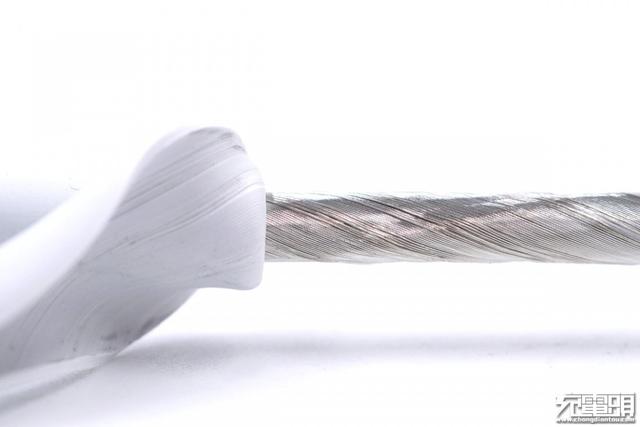

割开一小截塑料外皮，内部是屏蔽网，具有屏蔽保护与稳固编织网层的作用。
