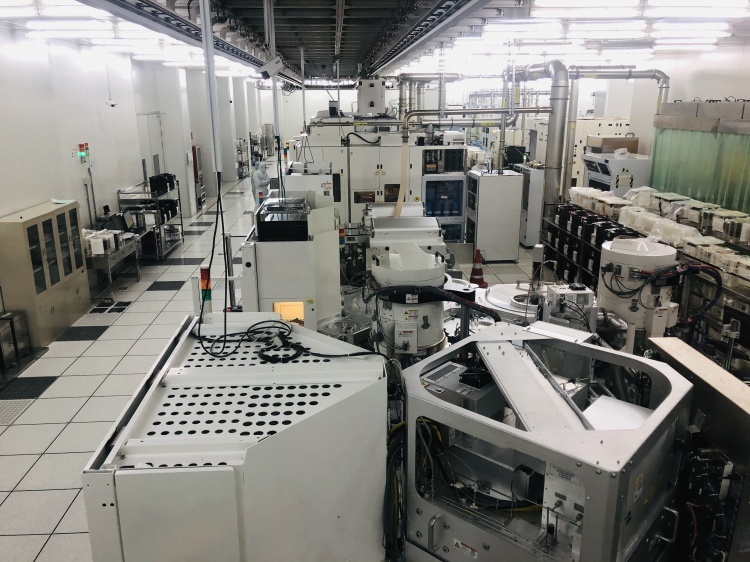

站长新闻 您的位置：老客外链 > 站长新闻 > 科技 > 【我们的30年·见证】从”领跑“到“助跑” 开放工艺平台助推“中国芯”产业协同创新 文章来源：未知 作者：遇水膨胀止水条 人气：17 2020-04-11 21:08:15 集成电路产业链长、各环节工序繁杂、投资量大，单就制造环节就涵盖了千余个步骤，其中的设备、材料等绝大部分为国外垄断。如何破解这重重关卡，实现国内技术突破，成为摆在眼前的难题。 在地处张江的上海集成电路研发中心，这里有一条目前国内唯一开放的12英寸集成电路先进工艺研发和国产设备材料评价验证中试线，国内的集成电路相关企业可以在此开展各类相关研究和工艺验证，在协同创新中，共同推进集成电路的国产化进程。 在上海集成电路研发中心的净化车间内，这条12英寸集成电路先进工艺研发生产线正在日夜运作。80多台工艺设备沿线分布，其中既有来自国外厂商的最新设备，同时也不乏国内企业的初代研发产品。 “比如讲这台就是上海中微半导体的第一台的刻蚀设备，中微在我们国家来讲，半导体方面，目前中微做得技术最先进的，它在台积电的5纳米工厂，7纳米工厂都有它的设备。”上海集成电路研发中心有限公司总裁陈寿面介绍。 目前一条标准的12英寸半导体生产线目前的造价在50至60亿美元不等，而设备的投入一般在30亿美元。受目前的技术限制，类似产线的国产化率普遍不到10%，绝大部分设备严重依赖进口，造成了产业发展受制于人的局面。不过，上海集成电路研发中心的这条产线却与众不同，这里的设备国产化率达到了四分之一。“一条生产线这么大投资，突然放一台新设备进去的话，从来没有验证的话，是有很大的风险的，所以新设备的话一般是需要到像这种工厂环境里进行评价、试验、中试，达到生产要求才能正式到生产线上去” 陈寿面说：“对于我们来讲，要帮助国内的装备厂商、材料厂商，帮助他们开发出新的装备、新的材料出来，能够快速地应用到生产线上去，要帮助他们产业链的协同发展。” 在集成电路制造环节，光刻是最核心设备，也是目前我国技术最难突破的环节之一。据介绍，光刻机是一个由几万个精密零件、几百个执行器传感器、千万行代码组成的超复杂思维系统，它的内部运动精度误差不超过一根头发丝的千分之一。打个比喻，就像坐在一架超音速飞行的飞机上，拿着线头穿进另一架飞机上的针孔。 而在上海集成电路研发中心，这里就放置了两台产品，它的研发和生产厂商就是来自张江的上海微电子装备，目前这两台设备的技术跟国际最先进的设备还是有一定距离，但它们的出现也标志着我国在光刻机领域实现了零的突破。陈寿面说：“光刻机要用首先要和工艺连在一起的，要和后面的刻蚀看到图形，所以一般要和工厂其他的设备放在一起进行评价优化，这台设备放在我们研发中心的好处就是，我们有一条研发线，有其他的工艺设备，配套它，给它进行光刻工艺的研发。” 目前，全球光刻机的制造大厂不仅在设备上实行技术垄断，相关的耗材、软件等也都是定制开发。对此，去年12月起，该中心申请启动建设国家的集成电路装备材料产业创新中心，力图围绕国产设备的配件开展专项研究。“我们也是用这个国产光刻机，配套开发国产光刻胶，光刻机、光刻胶都是配套的，这样的话才能实现设备和技术的全面突破。”陈寿面说。 作为国家级的集成电路创新中心，该中心目前每年为将近200家国内集成电路设计公司提供测试、设计支持和流片服务。2019年，中心还申报成为“国家级集成电路高技能人才实训基地”，每年为上海集成电路产业提供2000人次以上的高技能人才培训，为中国集成电路产业的人才储备提供保障。 栏目主编 许素菲 责任编辑 邓青青 图片来源 瞿黎春供图 上一篇：姚明戴口罩出席5G会议，口罩有点小了，画风与旁人有些不同 下一篇：智能手表怎么选？这几点表现一定要注意，决定往后体验 相关文章 OPPO推出125W充电技术 兼容主流协议，支持手机平板笔记本 文章来源：老铁商城2020-08-15 24万羊毛党入驻京东，谁是“背锅侠”？ 文章来源：老铁商城2020-03-03 瑞幸“新故事”，就是不盈利 文章来源：老铁商城2020-03-03 聚美优品再提退市，垂直电商路在何方 文章来源：老铁商城2020-03-03 共同抗击新型肺炎 快手向武汉市捐赠1亿元 文章来源：老铁商城2020-03-03 换图风波高管减持，四维图新路在何方 文章来源：老铁商城2020-03-03 上班“防病毒”十大攻略 文章来源：老铁商城2020-03-03

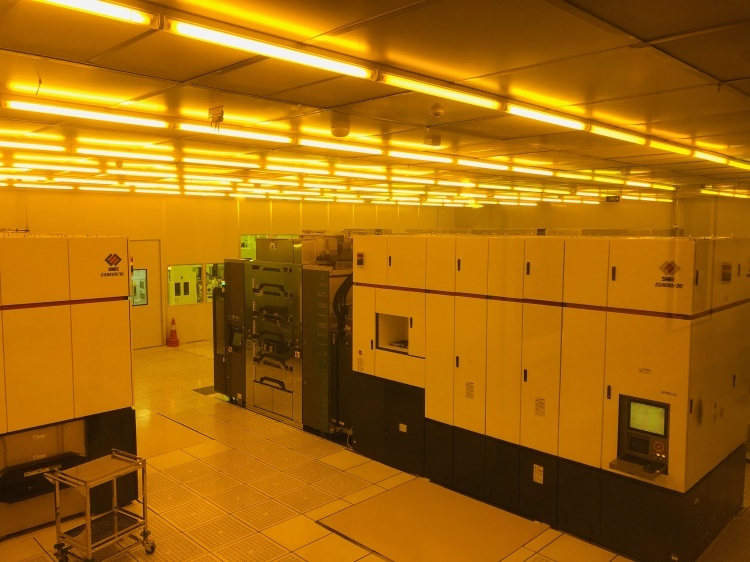

集成电路产业链长、各环节工序繁杂、投资量大，单就制造环节就涵盖了千余个步骤，其中的设备、材料等绝大部分为国外垄断。如何破解这重重关卡，实现国内技术突破，成为摆在眼前的难题。 在地处张江的上海集成电路研发中心，这里有一条目前国内唯一开放的12英寸集成电路先进工艺研发和国产设备材料评价验证中试线，国内的集成电路相关企业可以在此开展各类相关研究和工艺验证，在协同创新中，共同推进集成电路的国产化进程。 在上海集成电路研发中心的净化车间内，这条12英寸集成电路先进工艺研发生产线正在日夜运作。80多台工艺设备沿线分布，其中既有来自国外厂商的最新设备，同时也不乏国内企业的初代研发产品。 “比如讲这台就是上海中微半导体的第一台的刻蚀设备，中微在我们国家来讲，半导体方面，目前中微做得技术最先进的，它在台积电的5纳米工厂，7纳米工厂都有它的设备。”上海集成电路研发中心有限公司总裁陈寿面介绍。 目前一条标准的12英寸半导体生产线目前的造价在50至60亿美元不等，而设备的投入一般在30亿美元。受目前的技术限制，类似产线的国产化率普遍不到10%，绝大部分设备严重依赖进口，造成了产业发展受制于人的局面。不过，上海集成电路研发中心的这条产线却与众不同，这里的设备国产化率达到了四分之一。“一条生产线这么大投资，突然放一台新设备进去的话，从来没有验证的话，是有很大的风险的，所以新设备的话一般是需要到像这种工厂环境里进行评价、试验、中试，达到生产要求才能正式到生产线上去” 陈寿面说：“对于我们来讲，要帮助国内的装备厂商、材料厂商，帮助他们开发出新的装备、新的材料出来，能够快速地应用到生产线上去，要帮助他们产业链的协同发展。” 在集成电路制造环节，光刻是最核心设备，也是目前我国技术最难突破的环节之一。据介绍，光刻机是一个由几万个精密零件、几百个执行器传感器、千万行代码组成的超复杂思维系统，它的内部运动精度误差不超过一根头发丝的千分之一。打个比喻，就像坐在一架超音速飞行的飞机上，拿着线头穿进另一架飞机上的针孔。 而在上海集成电路研发中心，这里就放置了两台产品，它的研发和生产厂商就是来自张江的上海微电子装备，目前这两台设备的技术跟国际最先进的设备还是有一定距离，但它们的出现也标志着我国在光刻机领域实现了零的突破。陈寿面说：“光刻机要用首先要和工艺连在一起的，要和后面的刻蚀看到图形，所以一般要和工厂其他的设备放在一起进行评价优化，这台设备放在我们研发中心的好处就是，我们有一条研发线，有其他的工艺设备，配套它，给它进行光刻工艺的研发。” 目前，全球光刻机的制造大厂不仅在设备上实行技术垄断，相关的耗材、软件等也都是定制开发。对此，去年12月起，该中心申请启动建设国家的集成电路装备材料产业创新中心，力图围绕国产设备的配件开展专项研究。“我们也是用这个国产光刻机，配套开发国产光刻胶，光刻机、光刻胶都是配套的，这样的话才能实现设备和技术的全面突破。”陈寿面说。 作为国家级的集成电路创新中心，该中心目前每年为将近200家国内集成电路设计公司提供测试、设计支持和流片服务。2019年，中心还申报成为“国家级集成电路高技能人才实训基地”，每年为上海集成电路产业提供2000人次以上的高技能人才培训，为中国集成电路产业的人才储备提供保障。 栏目主编 许素菲 责任编辑 邓青青 图片来源 瞿黎春供图
