拆解报告：微信相框X 带屏智能音箱

每年一度的微信公开课，虽然是面向微信的开发者召开，但是会上发布的关于微信使用的年度大数据每次都让人期待。除此之外，微信团队还在公开课上发布过微信相框系列产品。

微信相框第一代产品于 2016 年 1 月正式上线，第二代产品于2017微信公开课 Pro 版中推出，两款产品倾向定位于“智能相框”，功能主要是将用户绑定微信后上传的照片进行展示，后者则加入了视频通话功能，增加了社交属性。

我爱音频网今天要拆解的是年初发布的微信相框第三代产品——微信相框 X，它搭载 10.1 寸 IPS 触摸屏，分辨率为1280*800，内置小微语音助手，集成 Zigbee 3.0网关可以控制智能家居。整体看起来就是一款定位“带屏智能音箱”的产品，下面一起来看详细拆解吧~

一、微信相框X 开箱

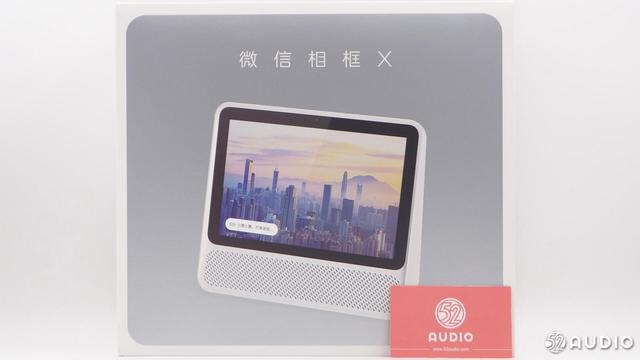

包装盒正面，上方为产品名称“微信相框X”，下面是产品渲染图，显示屏里的城市是腾讯总部所在地深圳，显示屏左下角有个语音提示框“小微小微，打电话给…”这款产品内置了微信小微语音助手。

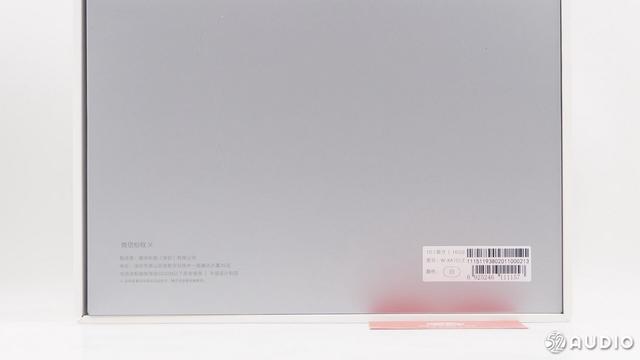

包装盒背面也比较简洁，只有左下角有一些文字信息，右下角为产品标签：10.1英寸，16GB，型号W-XA101Z，白色。

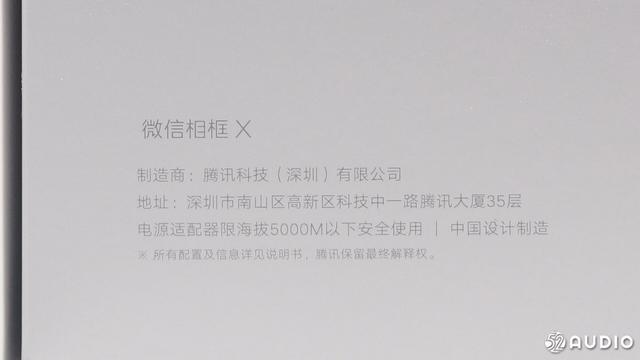

左下角产品信息特写，微信相框X，制造商：腾讯科技（深圳）有限公司，还有一句注意事项”电源适配器限海拔5000米以下安全使用“，可以说是很严谨了。

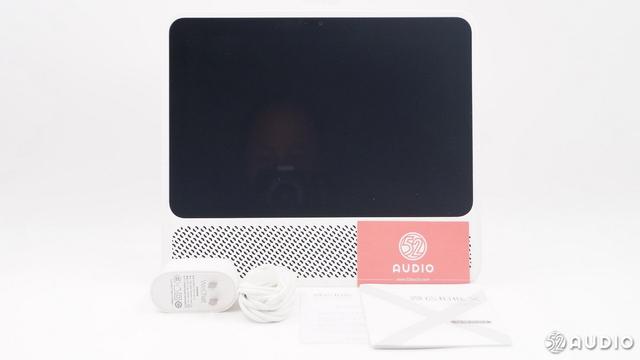

包装盒内物品，微信相框X一台，电源和充电线，使用手册和说明书。

充电线特写。

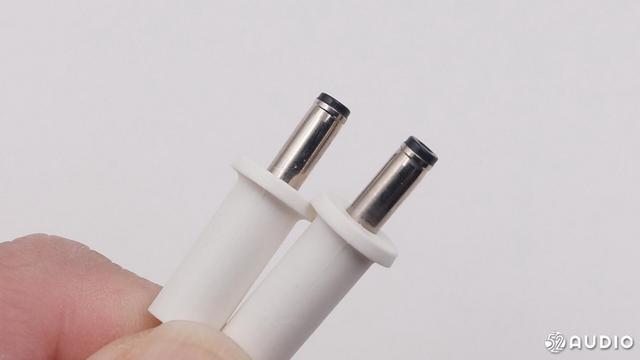

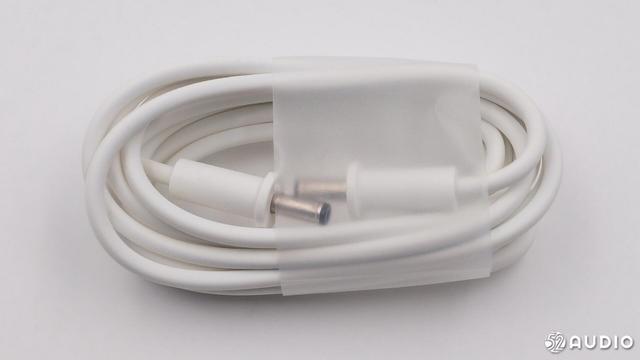

充电线两端均为DC圆头。

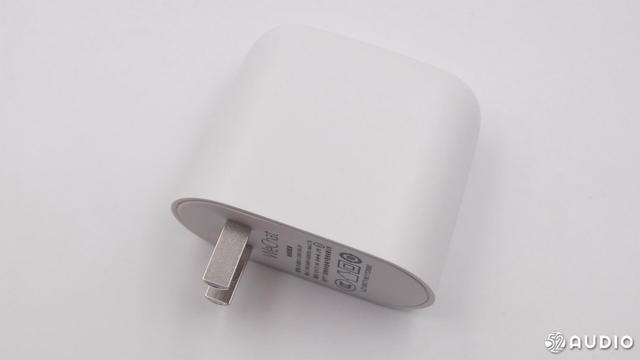

充电器侧面看上去像是一个梯形。

充电器上的DC充电接口。

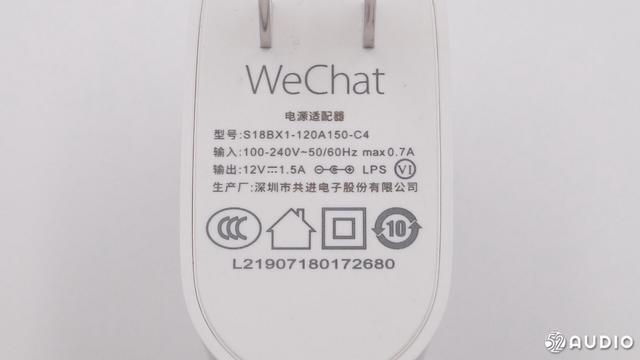

充电器上的信息，WeChat电源适配器，型号：S18BX1-120A 150-C4，输入：100-240V~50/60Hz，max 0.7A。输出12V?1.5A，阻燃等级V-1，生产厂：深圳市共进电子股份有限公司。

官方宣传屏幕与桌面的夹角为75°，让观看和使用更舒适。

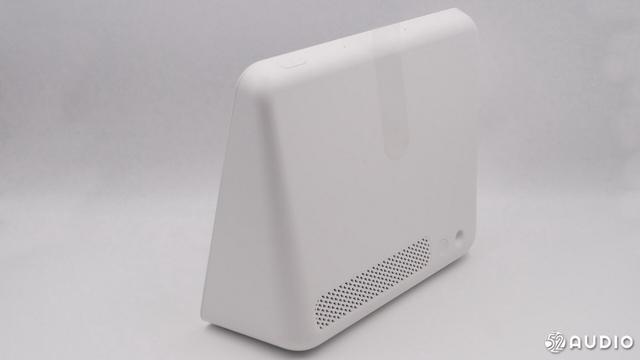

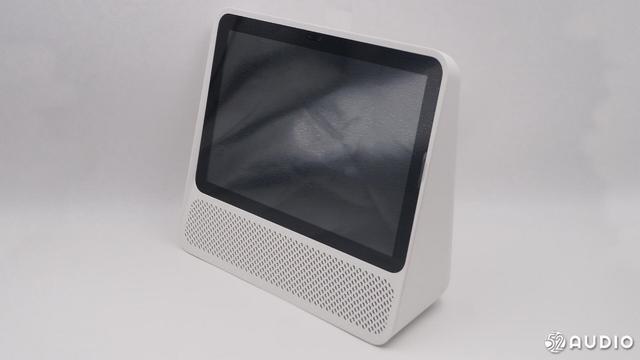

音箱底部较宽，可以保持更好的稳定，底部也有出音开孔。

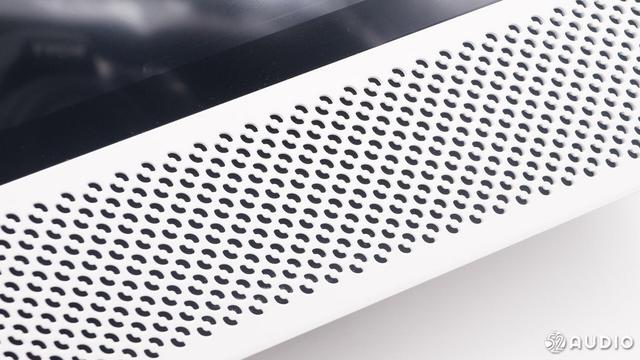

音箱正面扬声器开孔特写。

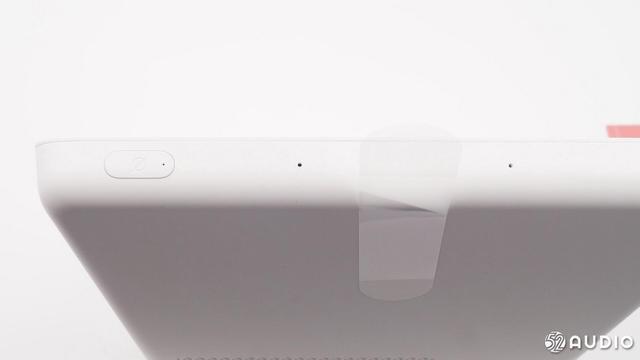

音箱顶部特写，左侧为语音助手开关键，中间还有两个麦克风拾音孔。

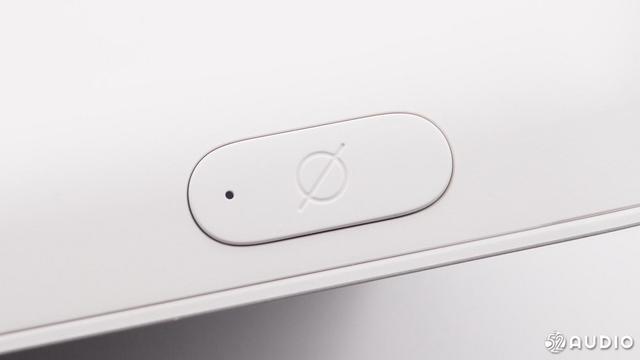

语音助手开关键，上面有一个LED灯开孔。

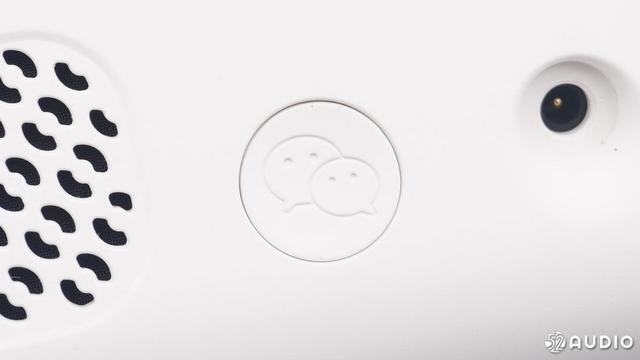

音箱背部右下方的开关键特写，上面凹印微信的图标。

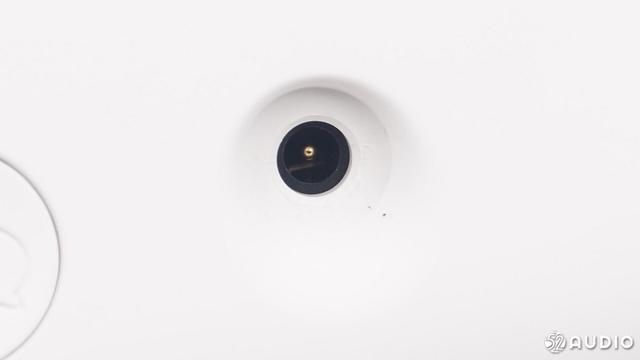

DC充电接口特写。

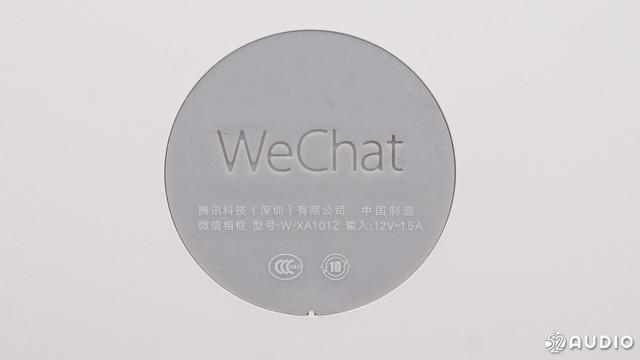

音箱底部标签，WeChat，腾讯科技（深圳）有限公司，中国制造，微信相框，型号：W-XA101Z，输入：12V?1.5A。

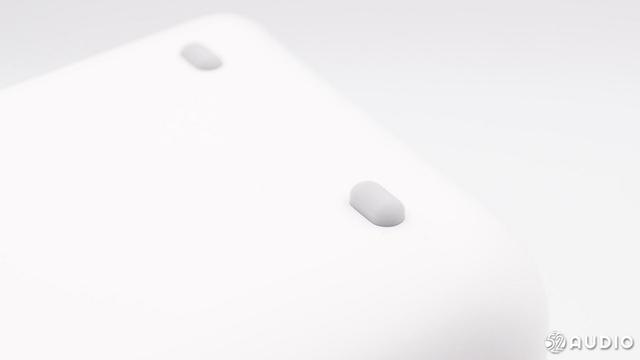

音箱底部有四个防滑橡胶垫。

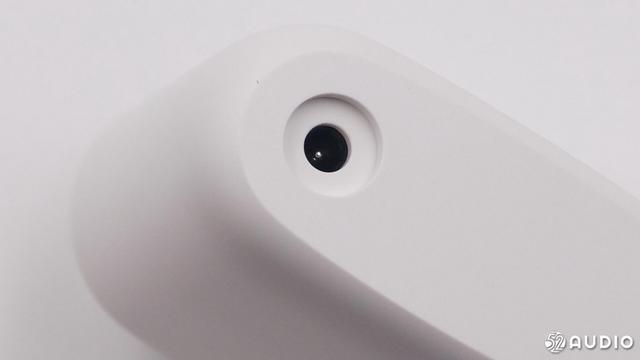

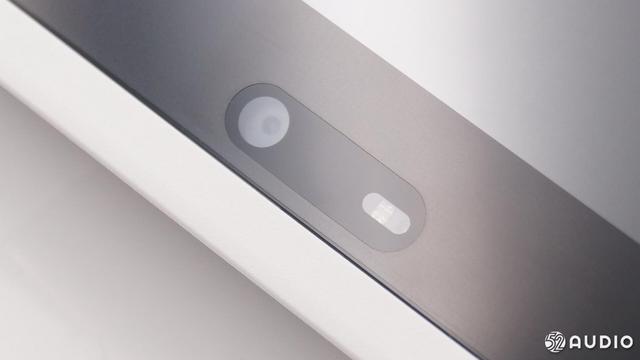

音箱正面顶部的摄像头和光线感应器开窗，摄像头像素500万。

二、微信相框X 拆解

从音箱侧面可以撬开，前后盖板卡扣连接。

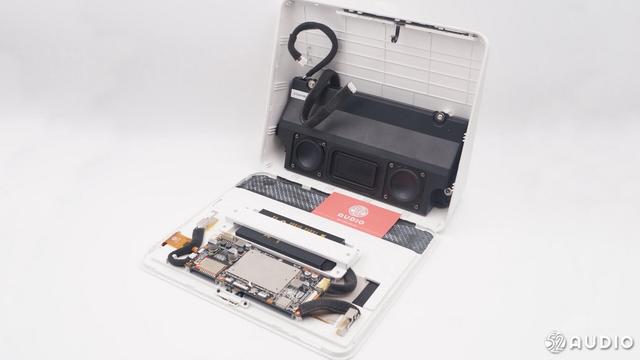

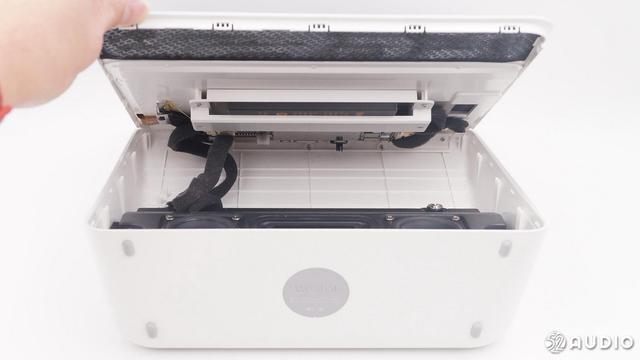

可以看到，主板位于屏幕背面，在机器顶部位置，扬声器的音腔占据了底部较大空间。

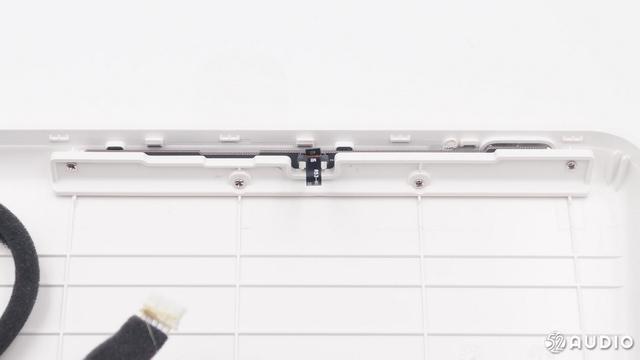

音箱顶部小板通过排线与主板相连。

音箱背部的电源插座小板通过排线与扬声器相连。

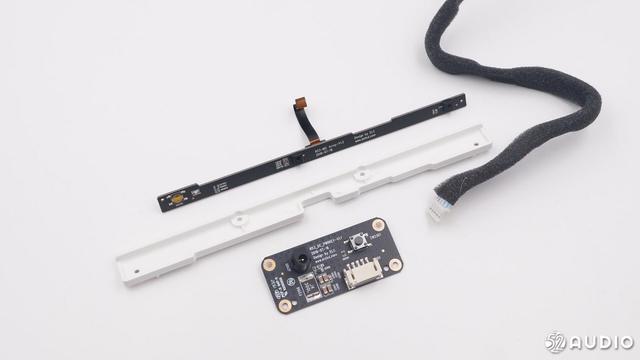

先拆下音箱顶部小板和充电小板。

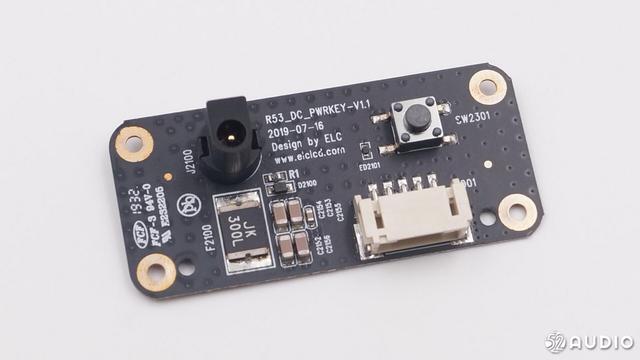

充电小板正面特写。

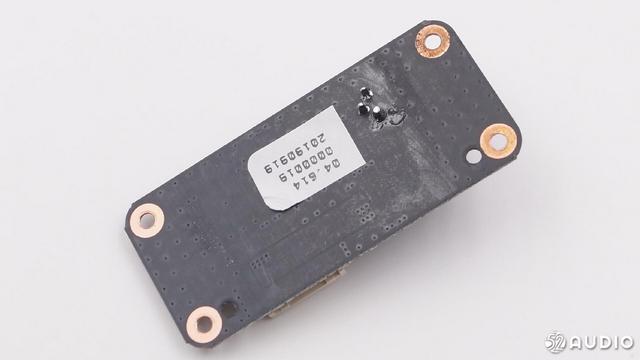

充电小板背面特写。

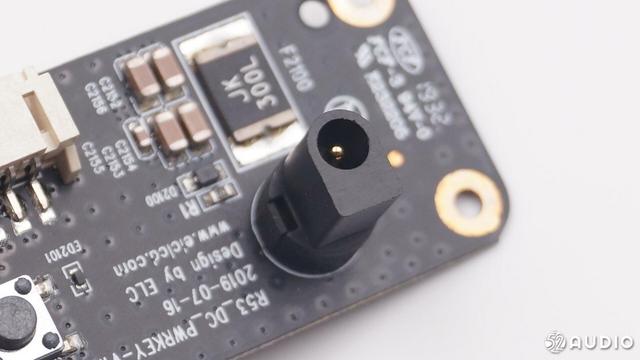

DC充电接口特写。

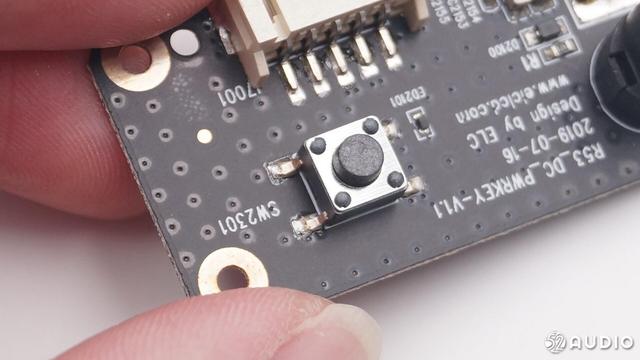

电源键采用金属微动按键。

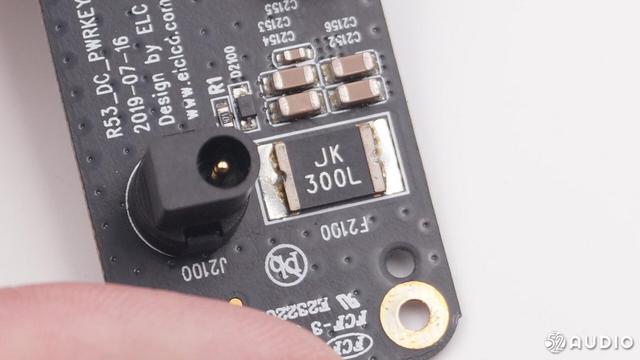

自恢复保险丝特写。

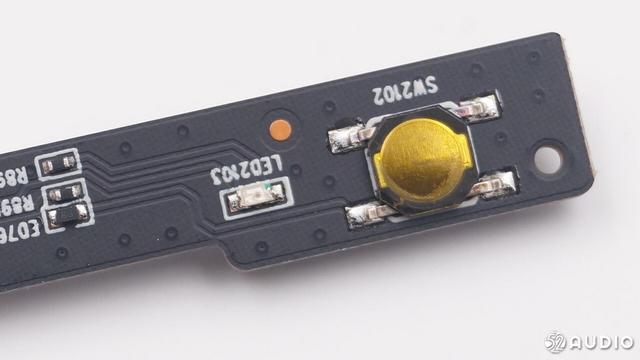

音箱顶部的语音键采用另一种微动按键，旁边是一颗LED灯。

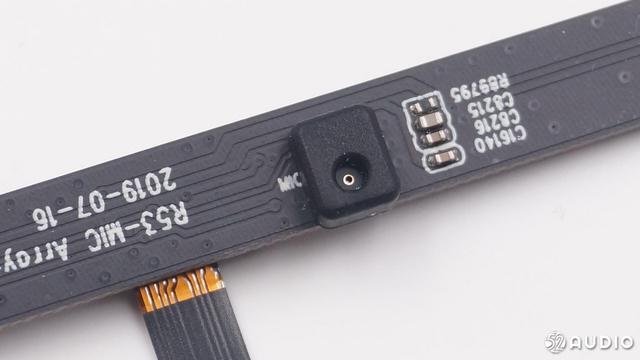

麦克风有硅胶壳保护，可以提升拾音能力。

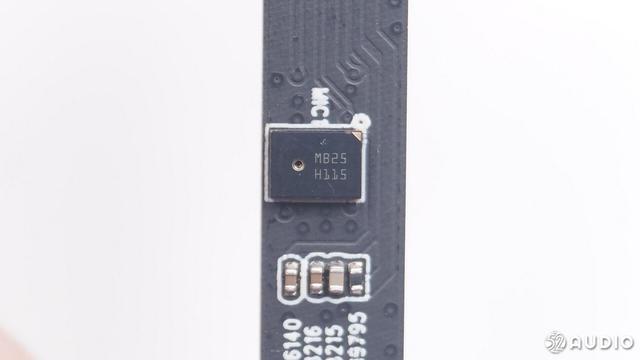

丝印MB25 HLL5的MEMS硅麦。

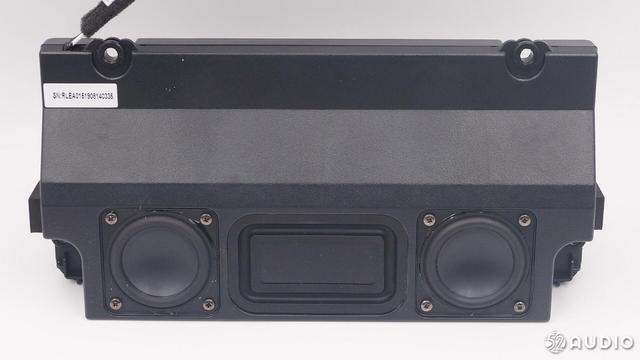

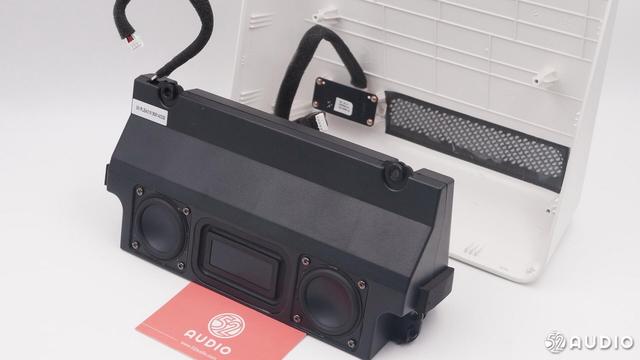

扬声器结构正面特写，有两个扬声器，中间为低频辐射振膜。

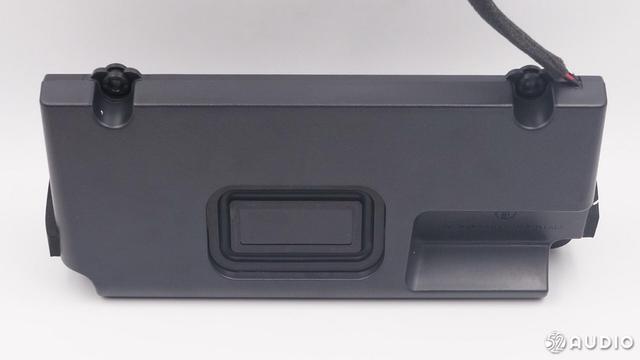

扬声器结构背面特写，还有一个低频辐射振膜。官方宣传为对称减震功能，减低物理谐振。

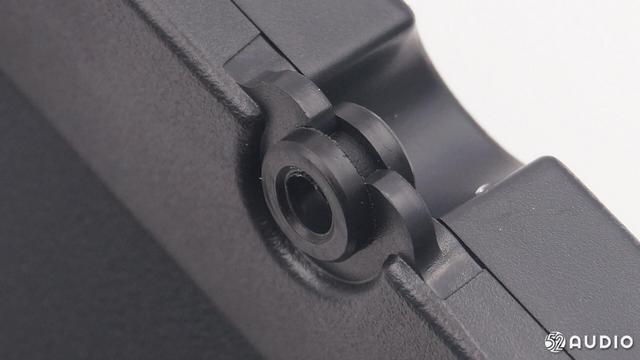

螺丝连接处与音腔之间采用了硅胶材质的缓冲垫，减小音箱震动。

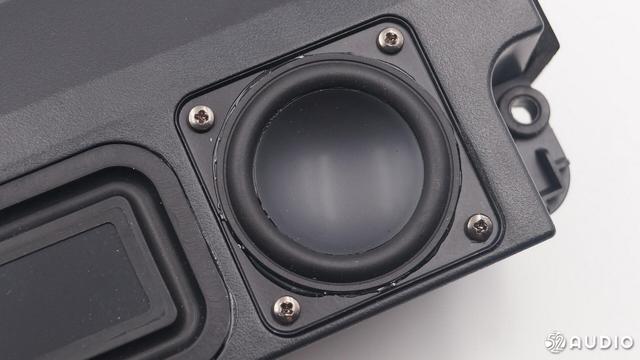

扬声器正面特写。

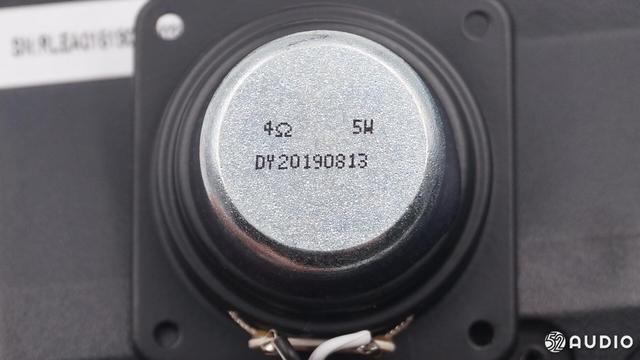

扬声器背部T铁特写，4Ω、5W，DY20190813。

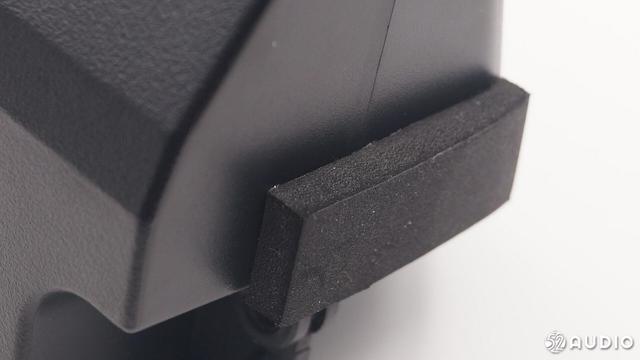

扬声器结构侧边各有一块缓震泡棉。

下面开始拆解主板和屏幕部分。

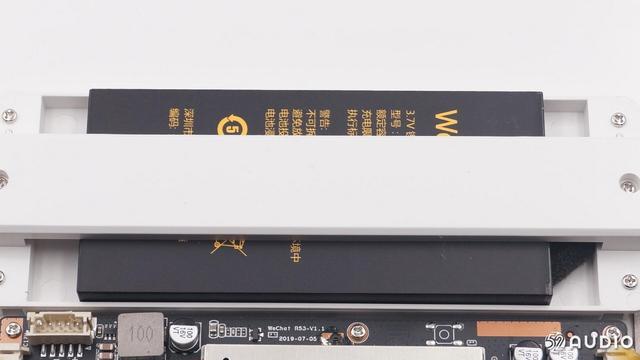

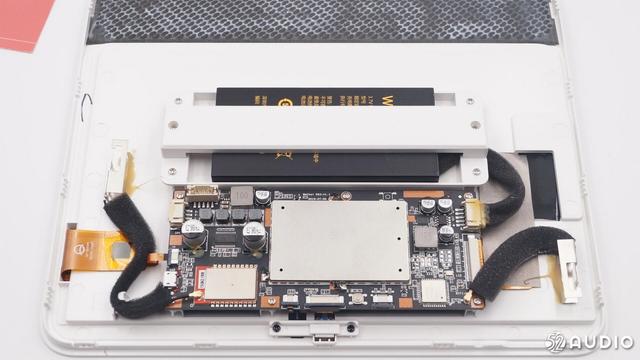

音箱内置电池，被一块挡板固定在主板上。

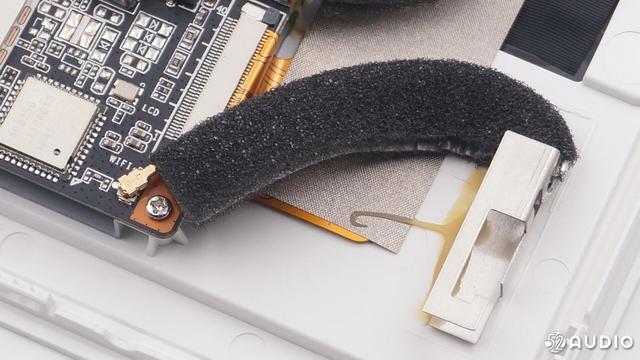

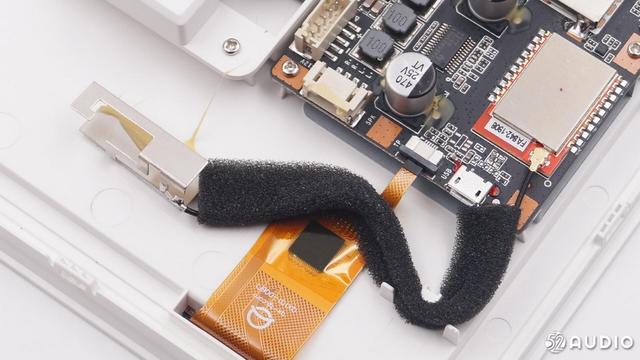

连接WiFi天线与主板的同轴线，采用IPX接口，导线外面有泡棉包裹防止共振噪音。

主板另一端，连接zigbee模块和天线的同轴线，也有泡棉包裹。
