红魔推出的27W氘锋移动电源，拆完发现竟是个马甲版

2020年3月12日，红魔5G手机正式发布，搭载了全球首发144Hz刷新率超竞屏、LPDDR5 16GB超大运行内存、高通骁龙865双模5G移动平台，并推出了骇客黑、火星红、赛博霓虹、氘锋透明四种配色版本。

与此同时，努比亚官方还上架了一批全新的配件，其中就包括27W和45W两款氘锋移动电源，目前充电头网已经拿到了27W这款。这款内置10000mAh电芯，配备1A1C两个快充接口，其中USB-C口支持18W输入以及27W输出。接下来充电头网就为大家带来红魔10000mAh氘锋移动电源快充版的详细拆解。

一、红魔10000mAh氘锋移动电源快充版外观

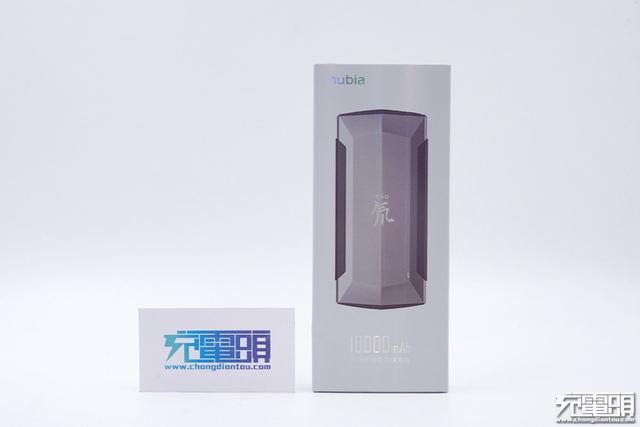

这款产品采用浅灰色包装盒，正面印着产品的外观图片，左上角为nubia的logo，下方印着10000mAh氘锋移动电源快充版字样。

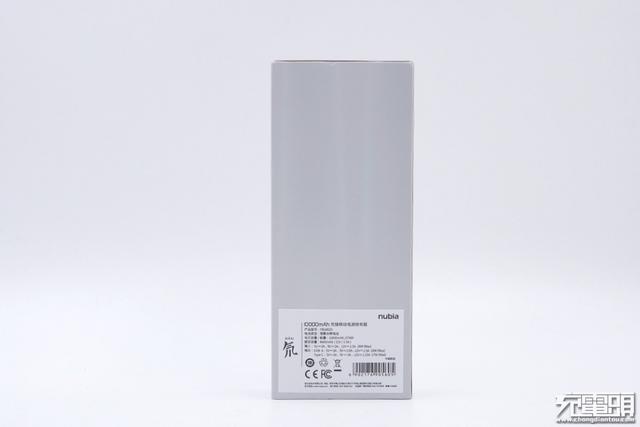

包装盒背面贴着产品参数贴纸。

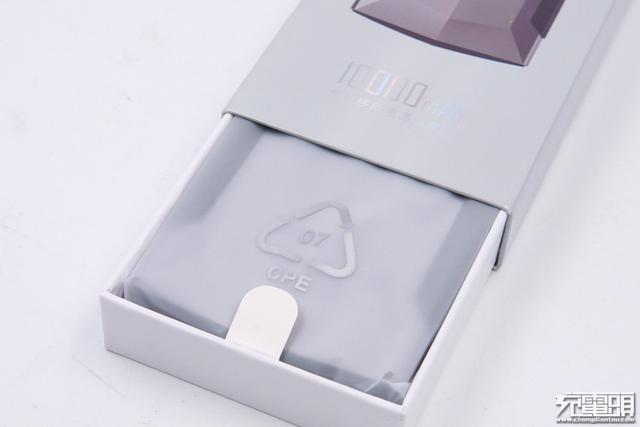

包装盒为抽拉式设计，设有一个提手方便将移动电源取出，移动电源则使用防尘袋包裹。

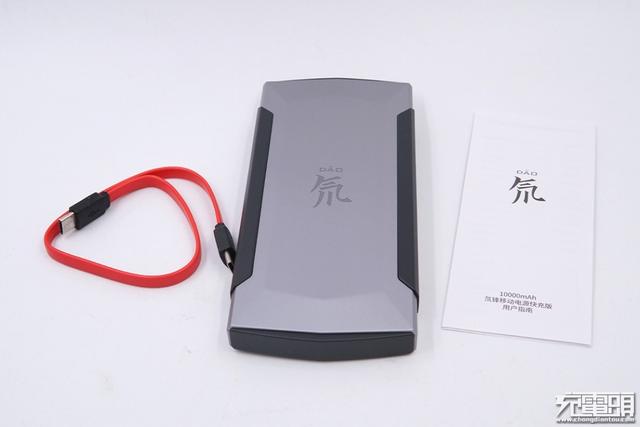

除了氘锋移动电源本体之外，还附赠了一根USB-C to USB-C短线，可以用来给移动电源充电，也可以用于输出给手机供电。

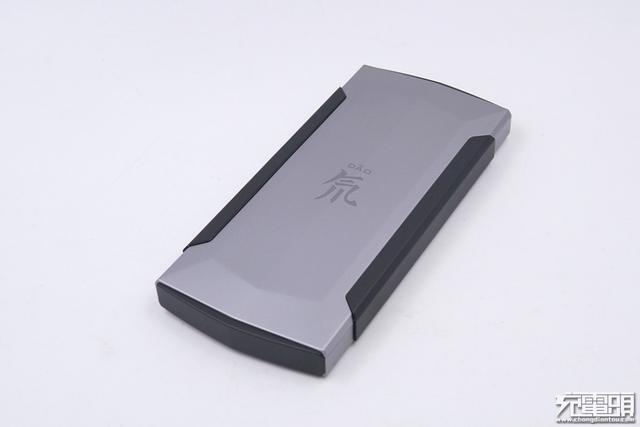

这款移动电源的外壳形状较常规移动电源而言更复杂，采用多个略微倾斜的平面组成，其主体部分为银灰色，正面居中丝印着一个大大的“DAO 氘”，四个侧面均镶嵌了黑色边框。

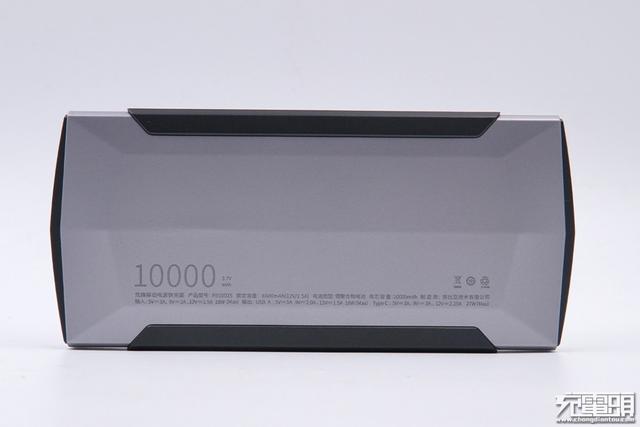

移动电源背面外观和正面基本一致，并印着详细的参数信息，移动电源容量为10000mAh，名称：氘锋移动电源快充版，产品型号；PB1002S，制造商：努比亚技术有限公司，输入：5V/3A、9V/2A、12V/1.5A；USB-A输出：5V/3A、9V/2A、12V/1.5A；USB-C输出：5V/3A、9V/3A、12V/2.25A，最大输出功率为27W。

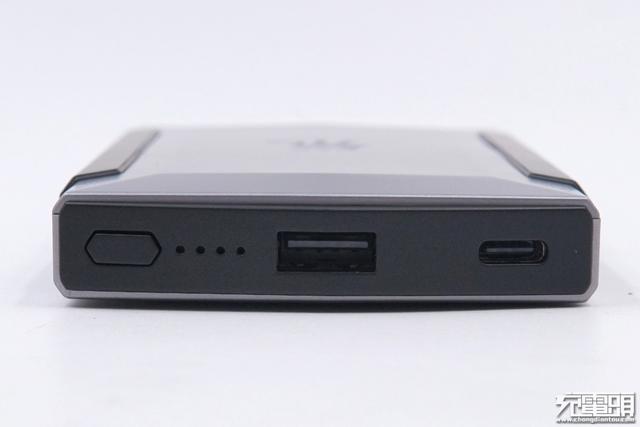

输出端USB-A口居中设计，两侧分别是电源按键、LED电量指示灯、和USB-C接口。

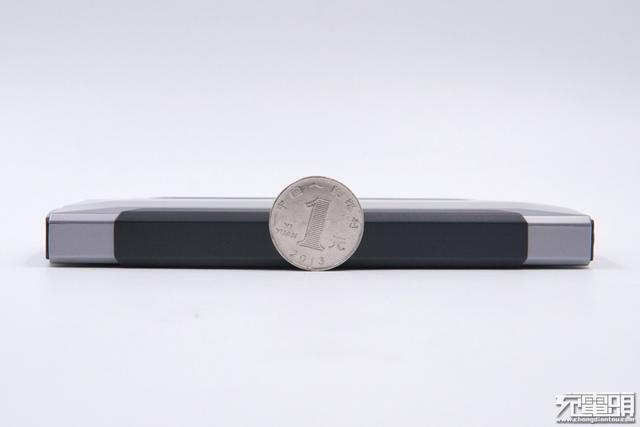

厚度相当于1元硬币的四分之三。

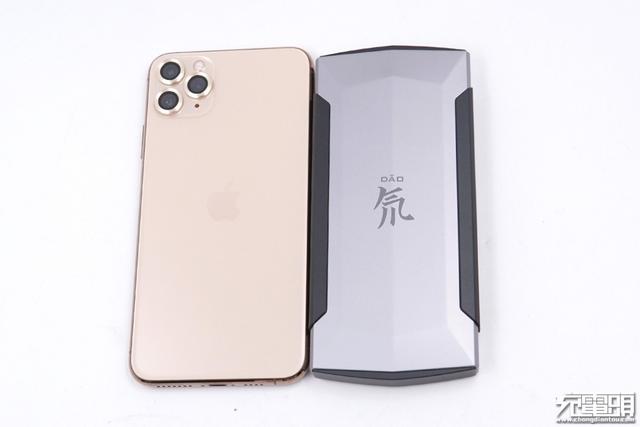

外形尺寸相比iPhone 11 Pro Max略小。

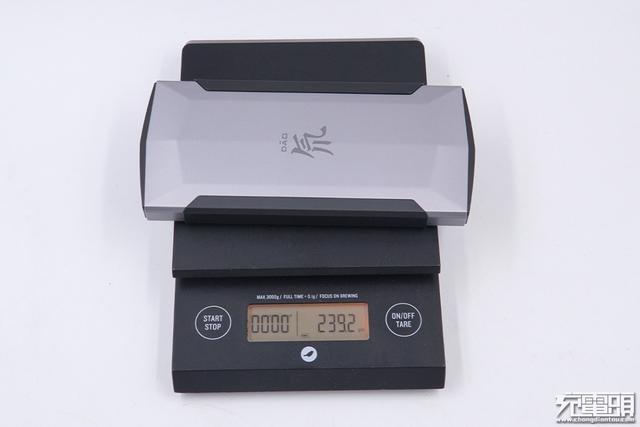

移动电源机身净重约为239g。

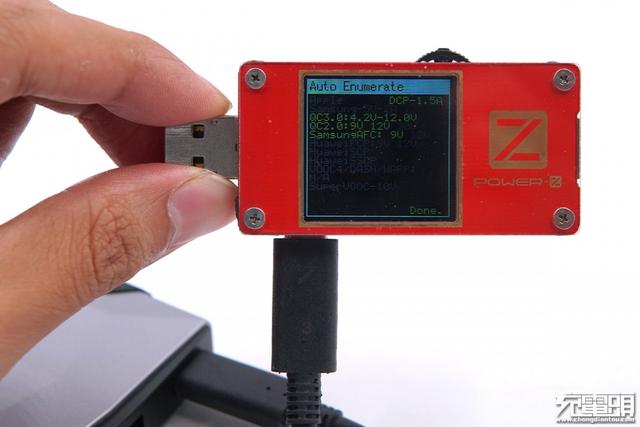

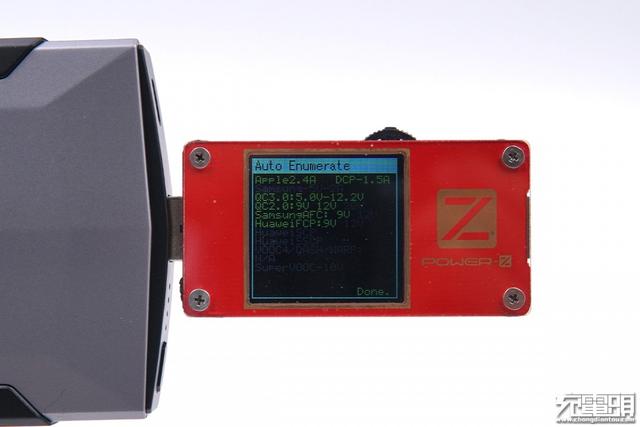

使用ChargerLAB POWER-Z KT001检测这款移动电源USB-A口的输出协议，显示支持APPLE 2.4A、USB DCP、QC2.0、QC3.0、AFC、FCP等协议。

同样检测USB-C口的输出协议，显示支持USB DCP、QC2.0、QC3.0、AFC等协议。

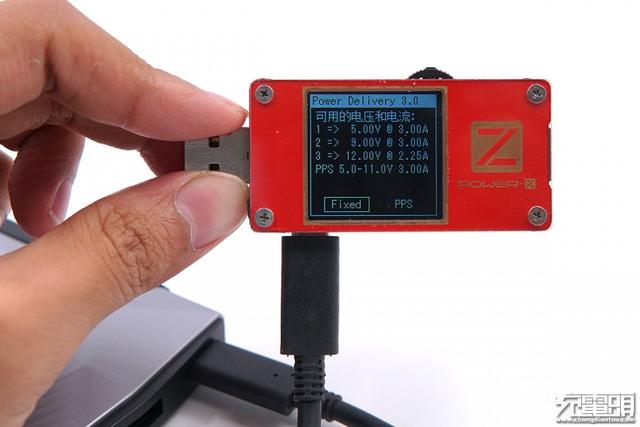

PDO报文显示，USB-C口还可支持USB PD3.0，PPS快充，并有5V/3A、9V/3A、12V/2.25A三个固定电压档位和5-11V 3A输出，最大输出功率为27W。

二、红魔10000mAh氘锋移动电源快充版拆解

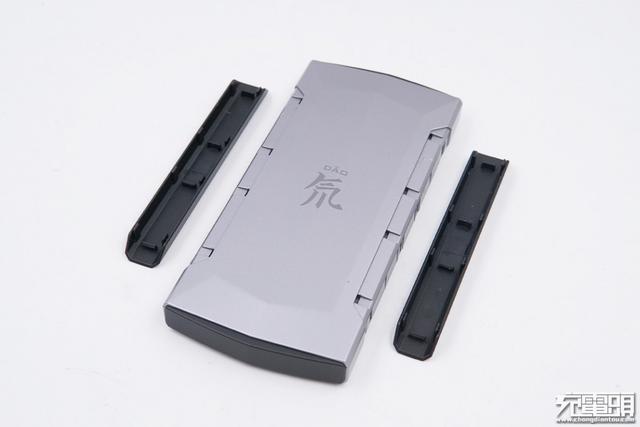

首先拆除移动电源两侧的边框，边框为卡扣装配，拆解比较容易。

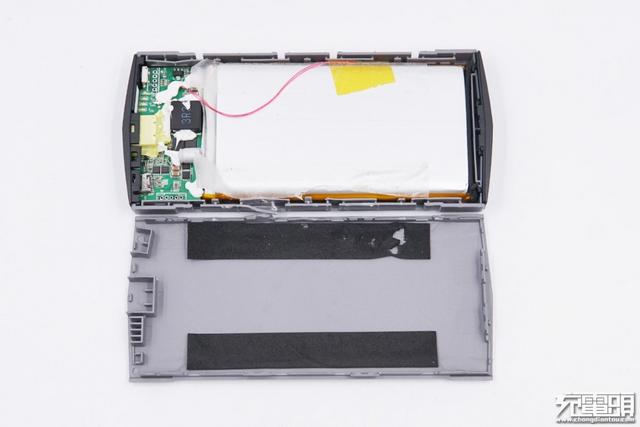

随后将主体部分的外壳拆开，外壳内壁贴有两条减震海绵，使用了一块聚合物锂离子电芯，PCB板上多处有打胶处理。

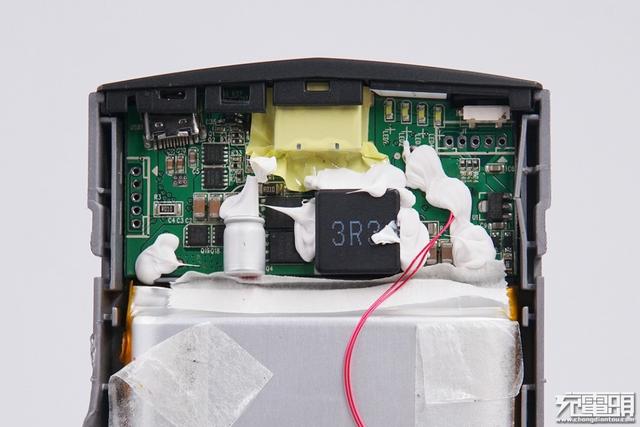

PCB上的电感、电容、PCB板固定螺钉的位置均有注胶加固，USB-A接口使用黄色马拉胶带包裹，防止异物灰尘进入移动电源内部。

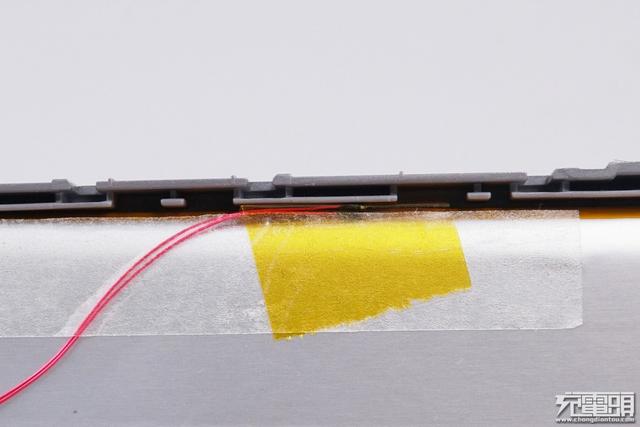

一颗热敏电阻紧贴电芯，实时检测电芯温度。

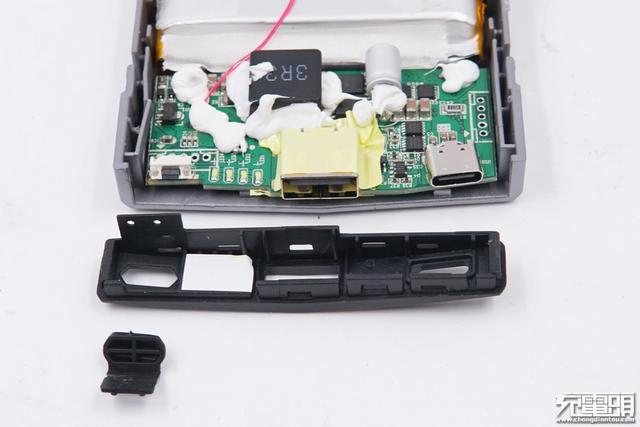

拆下输出端的黑色边框。

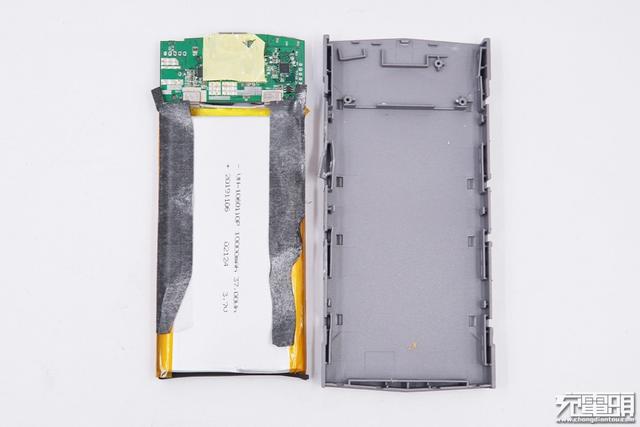

卸掉螺钉，将PCB板与外壳分离。

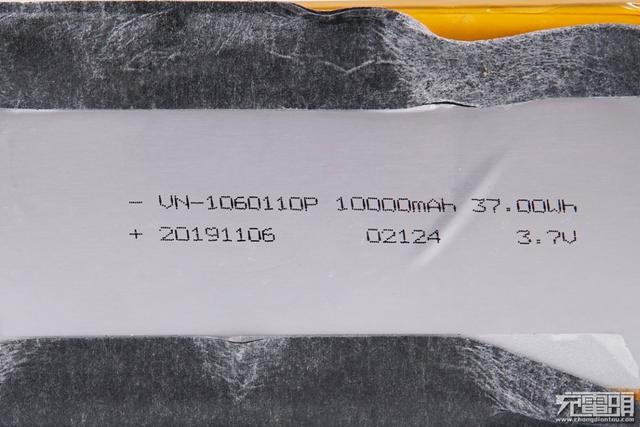

电芯部分为单片聚合物锂离子电芯，单片容量为10000mAh，37Wh，生产日期为2019年11月6日，电芯厚10mm，宽60mm，长110mm。

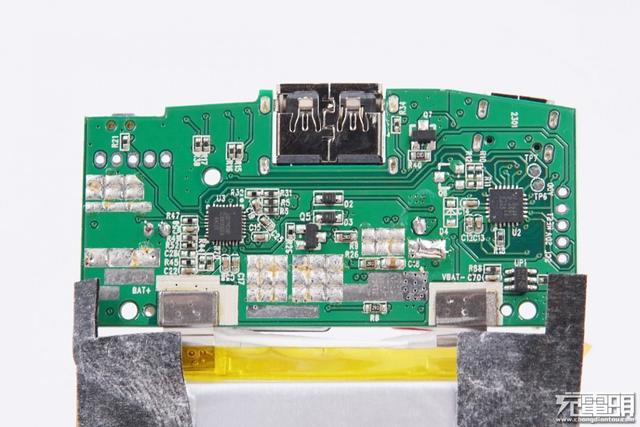

从PCB板背面可以看到，电芯通过两根镍带与PCB板焊接。PCB板上设有左侧为移动电源升降压控制器，右侧为USB-C接口双向快充的协议识别芯片，PCB背面有大面积露铜，增加散热。

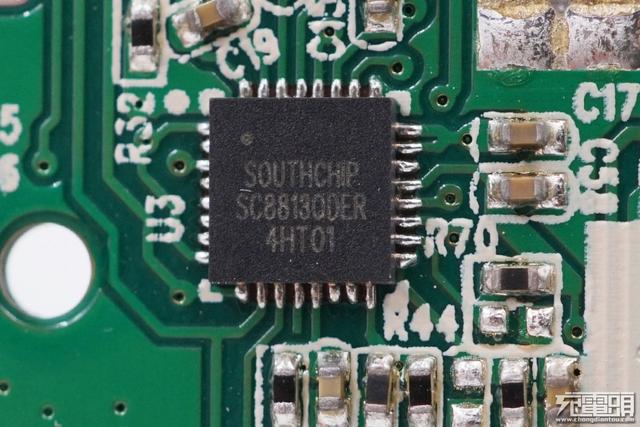

升降压控制器采用了上海南芯半导体的SC8813。这是一颗同步整流降压充电，同时支持反向升压输出的升降压控制器，I²C接口数控调节输出电压与输出限流。可支持非常宽的输入电压，适用于1-4节的锂电池应用。
