应朋友之邀，简易组装，简易测试，简易描述一番蚂蚁BMS。

型号规格，蚂蚁兴能BMS-10~24串200A电流。锂电池组72V45Ah，三元锂20串15并。

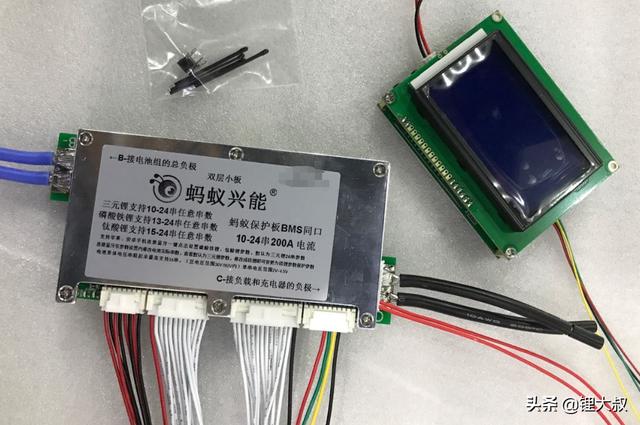

1、蚂蚁BMS到货拆箱

整体还可以，多层板子，散热不错。如果B-与P-再处理好点就更满意了。

不好的工艺，电流太大，这样直接在BMS上焊锡的工艺，目前的BMS已经逐渐淘汰了，建议蚂蚁使用锁螺丝的工艺，安装方便，也不会由于电流大过热导致焊点脱落。

2、将蚂蚁BMS连接到72V锂电池组上

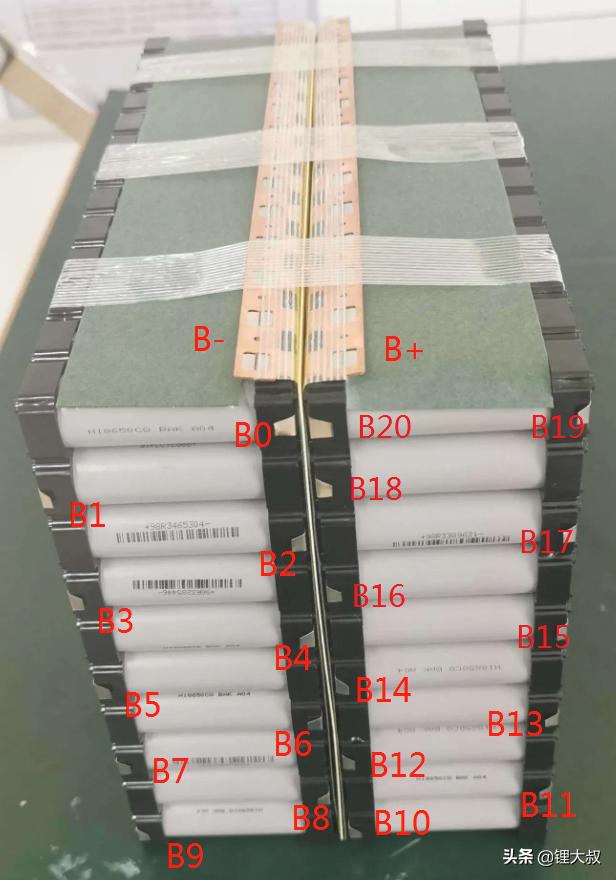

按照网上链接示意图，连接B-到电池组的总负极。均衡线从B0~B20连接到锂电池组的各串信号采集点上。电池组的B+为P+输出总正极，BMS上的P-为输出总负极。这样就完成了锂电池组的连接了。



3、打开手机，连接到蚂蚁兴能BMS蓝牙APP

焊接好锂电池组，打开蚂蚁兴能BMS的轻触开关，启动BMS。然后打开手机APP蓝牙，连接到蚂蚁兴能BMS，就可以查看BMS参数了。

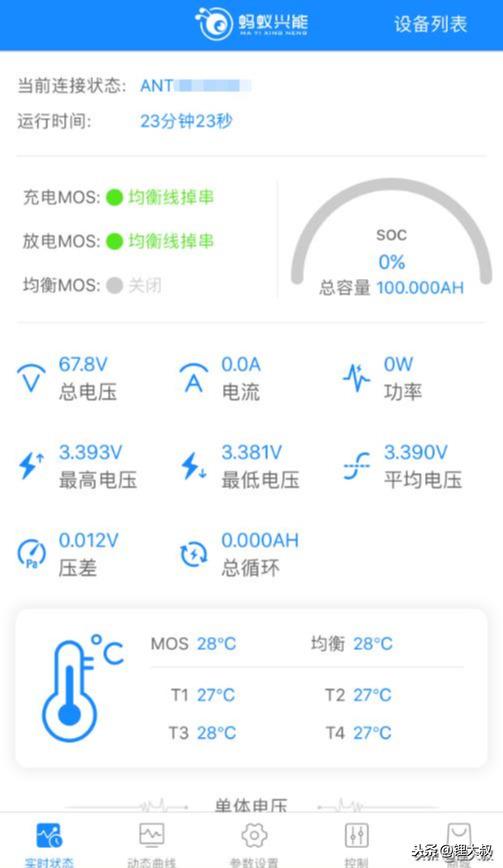

APP界面会显示总电压，电流，功率，最高电压，最低电压，压差，循环，以及4个温控探头的温度值。

还会显示充电放电MOS管：均衡线掉串。这个是不正常的情况，需要调整，如下图。

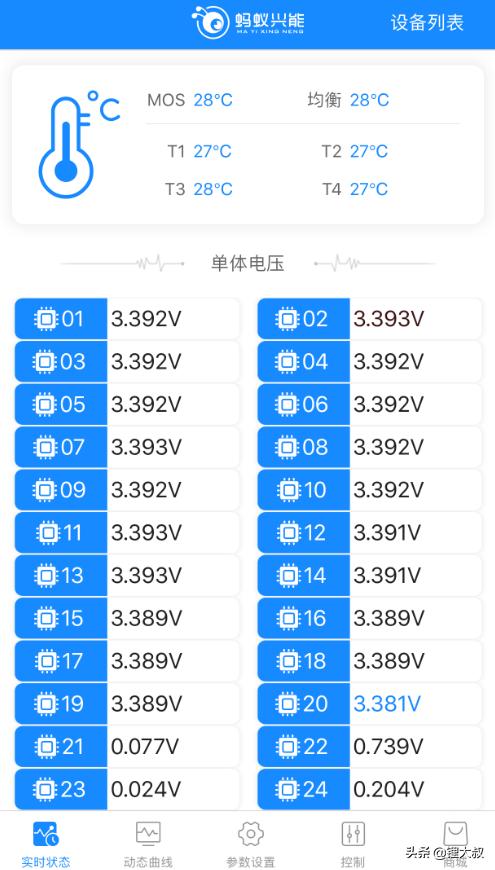

界面中会显示单体电压，01~20串电压显示正常，而21~24串电压显示0。如下图。

这是为什么呢？那是因为电池组是20串的，而BMS是24串的，需要设置串数。

4、设置蚂蚁BMS参数

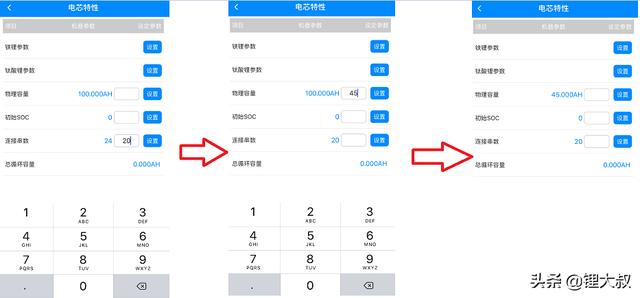

进入电芯特性界面，设置串数为20串，容量为45Ah。点击设置，BMS会有蜂鸣声，说明设置完成。如下图。

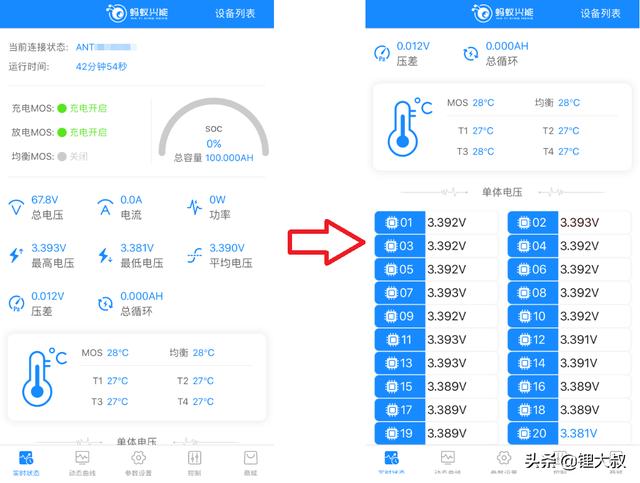

设置完成，返回主界面，充放电MOS管显示正常开启。单体电压也显示正常20串的电压值了。

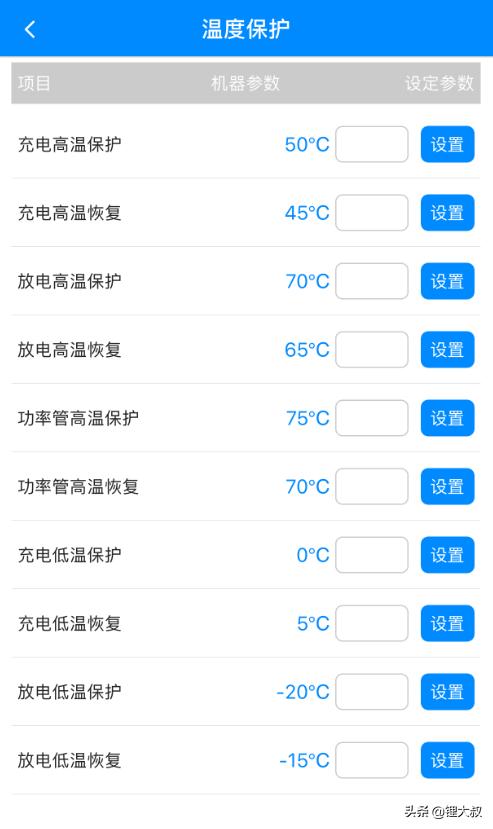

BMS中的默认温度保护值偏高，需要重新设置温度保护值，包括充电高温，充电低温，放电高温，放电低温，以及恢复值。如下图。

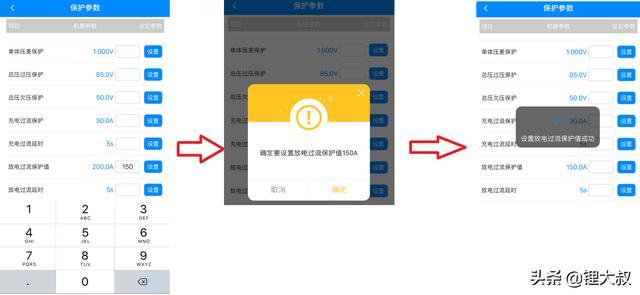

BMS的过流保护值设置过大，客户正常使用的最大持续放电电流值为100A。需要更改过流保护值，从200A改为150A，防止客户大电流放电，损害电池组。



还有单体过充，单节过放，总压过压保护，总压欠压保护，均衡电压值，均衡电流值，充电过流值，等等。可以根据锂电池组的具体需求，进行设置。

设置好BMS的各项参数后，使用锂电池组专业充放电100V60A老化柜，进行充放电循环1次，校准BMS中的SOC显示，查看充放电电流显示等。

最后对锂电池组进行整组测试，包括过充，过放，过流，短路，等等。

各项测试完成后，带有蚂蚁BMS的锂电池组就完成了。
