前言
今天来到Koolshare评测室的是小米AX3600 WiFI 6无线路由器（官网链接），2.4G最高速率为574Mbps，5G速率为2402Mbps。它是小米旗下首台WiFi 6无线路由，599的亲民发售价，让一些愿意尝鲜WiFi 6的用户有了新的选择。下面为大家带来这台路由的详细评测

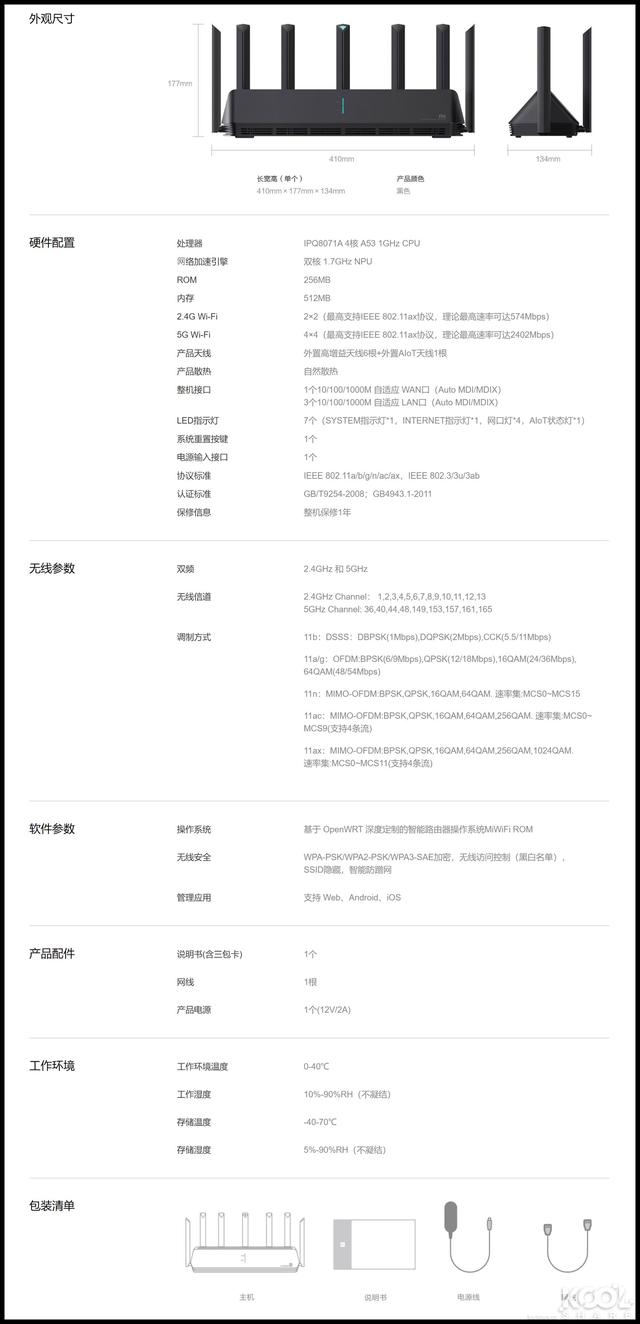

▲技术规格
开箱
▲小米AX3600包装盒正面。右上角有着WiFi 6的标识
▲产品特点介绍

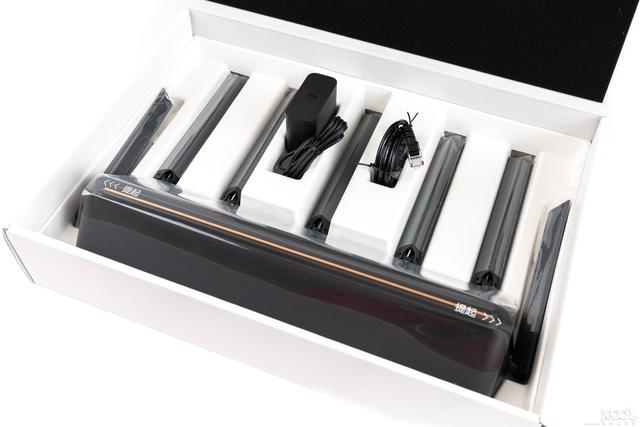

▲打开包装盒，内部有小米AX3600无线路由一台，电源适配器一个，网线一根

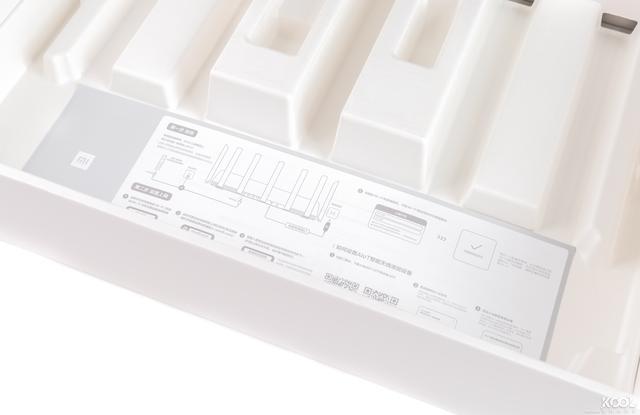

▲底部的使用说明

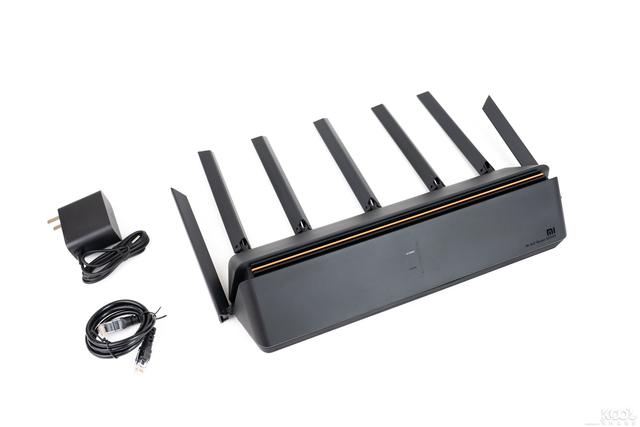

▲将所有附件取出，全家福一张

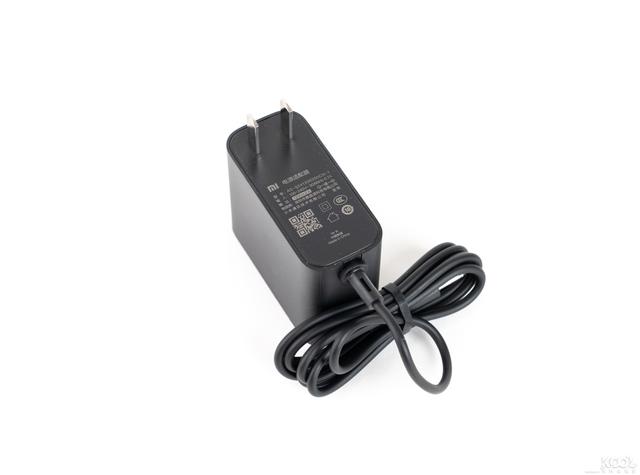

▲电源适配器采用国标双孔插头
▲规格12V 2A。中国制造

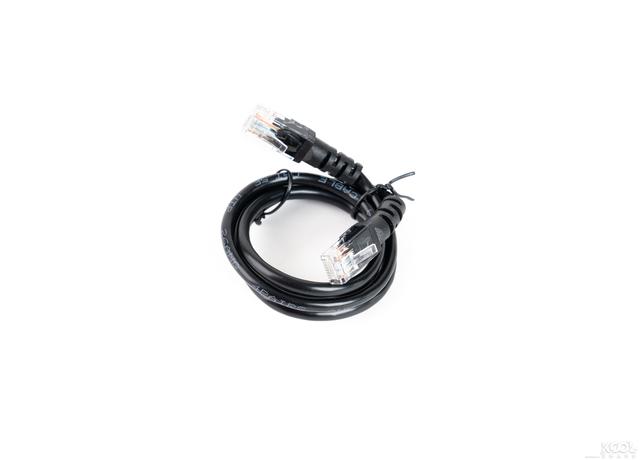

▲网线是超五类非屏蔽线，长度约80cm

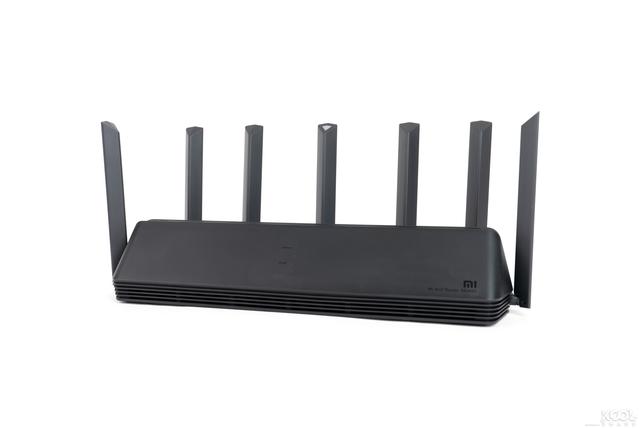

▲小米AX3600无线路由正面一览。一共有7根天线，左右各三根为WLAN射频天线，中间的一根是AIoT智能天线，用于和小米智能设备一键配网，通电后会亮蓝光

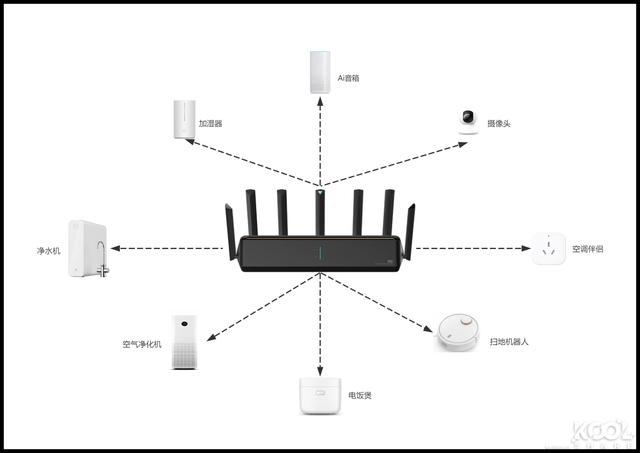

▲独立的AIoT智能天线，在你打开米家App时就能发现身边未初始化的小米智能设备，一键轻松入网，开启智能生活

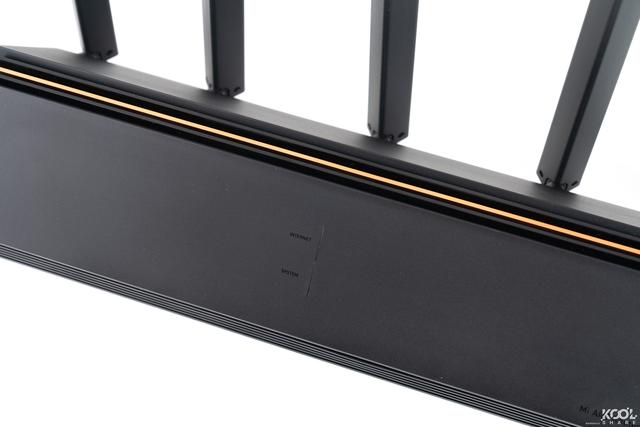

▲前面板中央的Internet、System指示灯

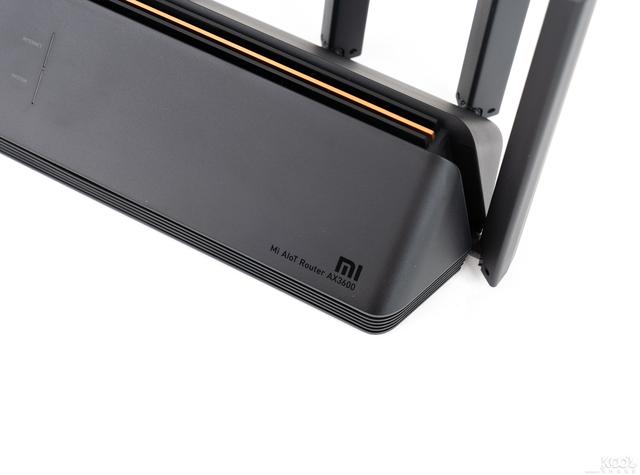

▲前面板右下角的mi字Logo和路由型号

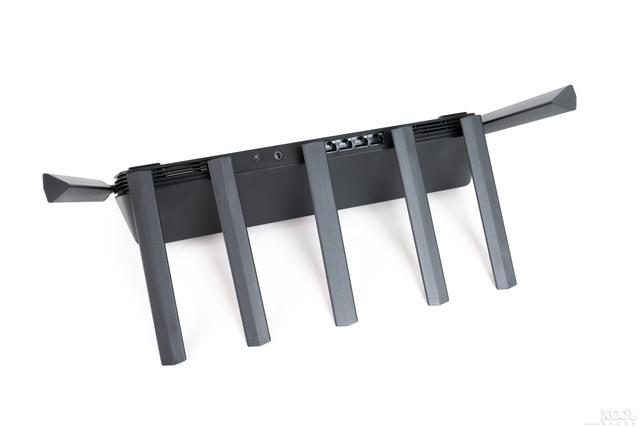

▲背部IO接口一览。从左往右分别是Reset按钮，DC电源插孔，千兆LAN口三个，千兆WAN口一个

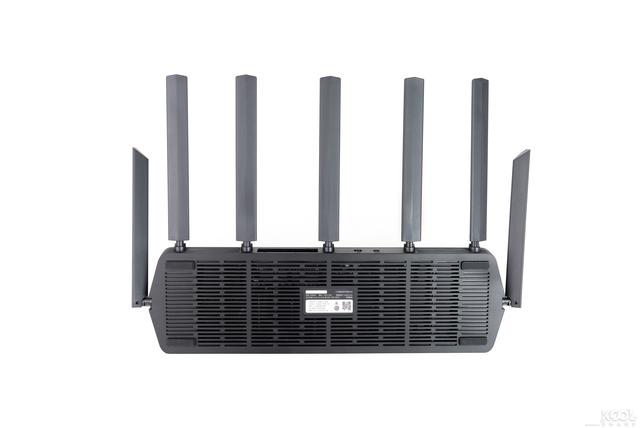

▲底部铭牌。密密麻麻的散热孔有利于散热
拆解

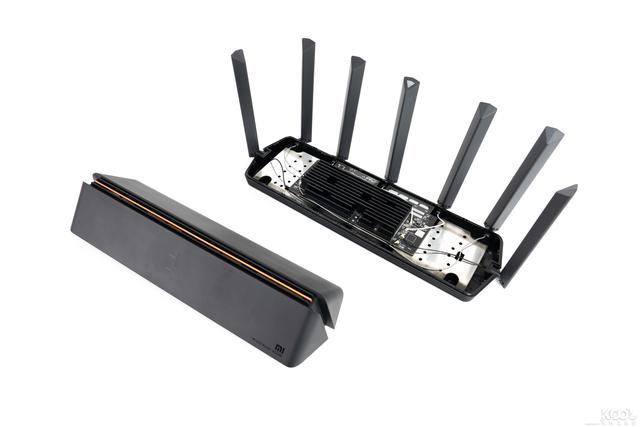

▲首先移除顶盖

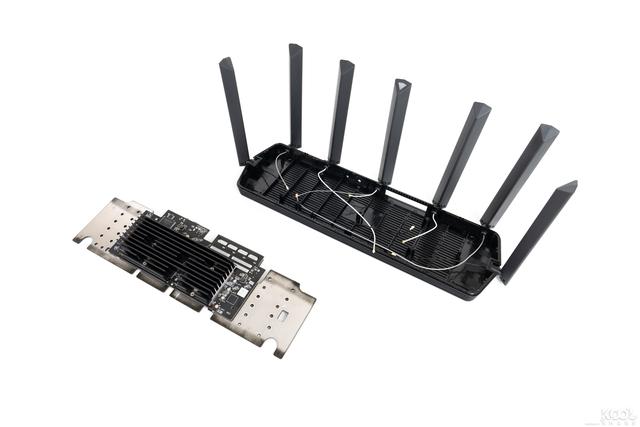

▲卸掉所有天馈线，将PCB部分从底座分离开。这里的天线分布方式从左往右依次是5G天线—2.4G天线—5G天线—AIoT智能天线—5G天线—2.4G天线—5G天线

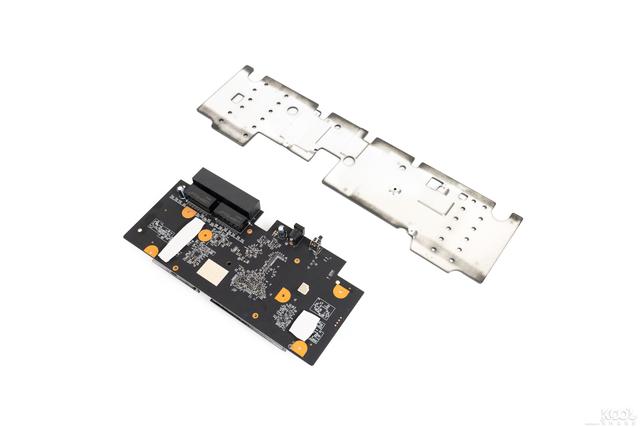

▲拆除PCB主板的金属背板
▲再将PCB主板正面的金属散热装甲取下

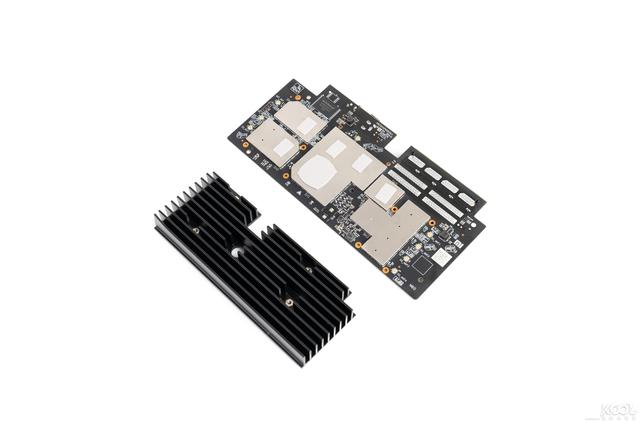

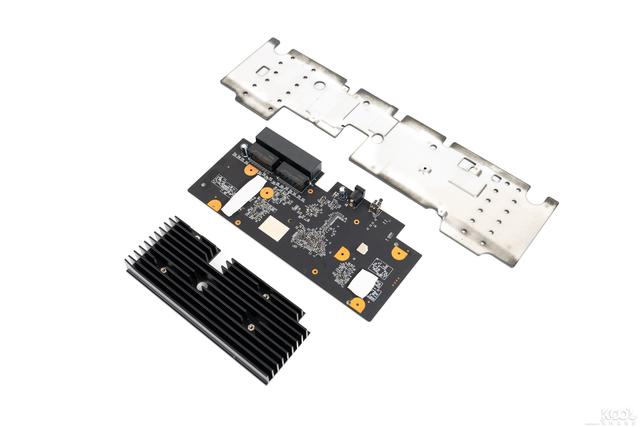

▲拆散后的PCB部分一览。小米AX3600的散热部分做的还是比较足的，用料也比较扎实

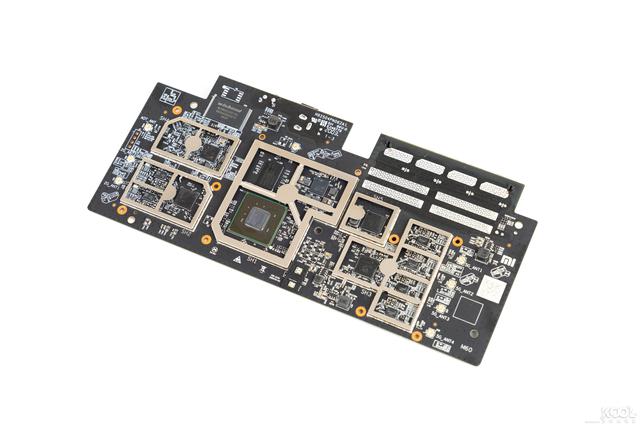

▲将PCB主板正面的金属屏蔽盖拆掉，就能看到内部的芯片了

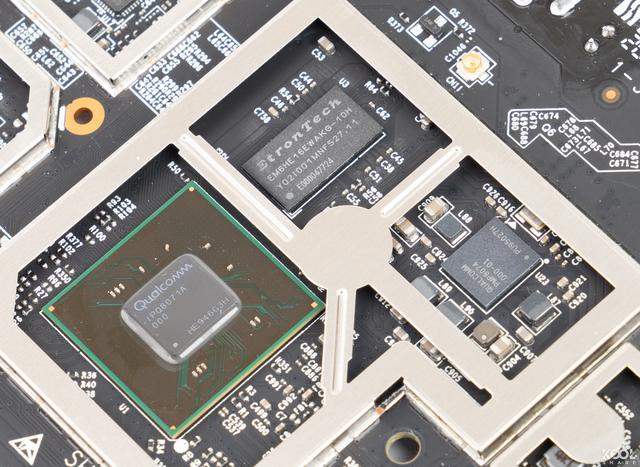

▲核心区域。IPQ8071A，Soc芯片，14nm工艺，支持最高6空间流WLAN芯片接入。集成ARM 4核心Cortex A53架构CPU，主频为1.0GHz；集成双核心1.7GHz NPU（网络加速引擎）。在它的右侧是EM6HE16EWAKG-10H，DDR3L RAM芯片，容量为512MB，制造商为Etron Technology Inc。PMP8074，CPU供电管理芯片，专门为IPQ8071A供电提供支持

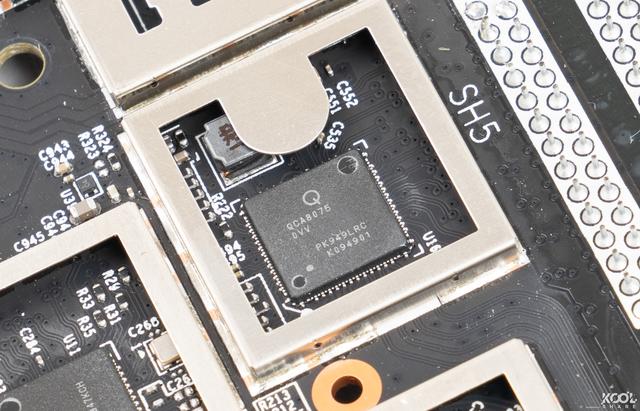

▲QCA8075，5端口千兆PHY

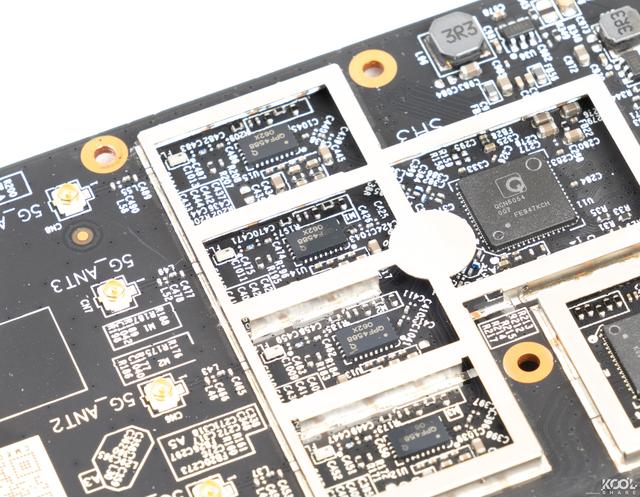

▲QCN5054，5G WLAN芯片，支持802.11ax，来自高通，支持4x4 MU-MIMO，80MHz频宽，最高速率为2400Mbps。它的左侧是四个PA和LNA功放芯片

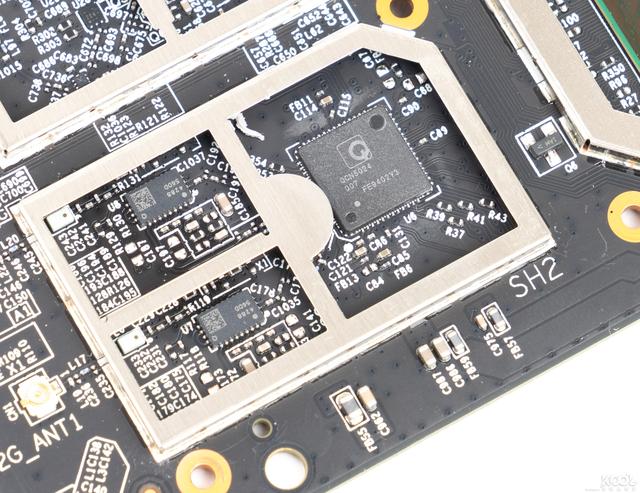

▲QCN5024，2.4G WLAN芯片，来自高通，支持4x4空间流，支持802.11ax，最高速率为1200Mbps。这里只使用了两路，即2x2空间流，速率为574Mbps。它的左侧是两个PA和LNA功放芯片

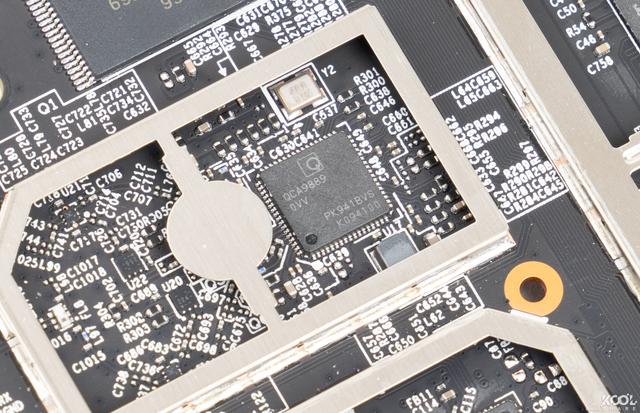

▲QCA9889，WLAN Soc芯片，适用于5GHz 802.11ac或2.4/5GHz 802.11n WLAN应用，支持1x1空间流，支持80MHz频宽，最高速率为433Mbps。该芯片用于给小米AX3600的AIoT智能天线服务

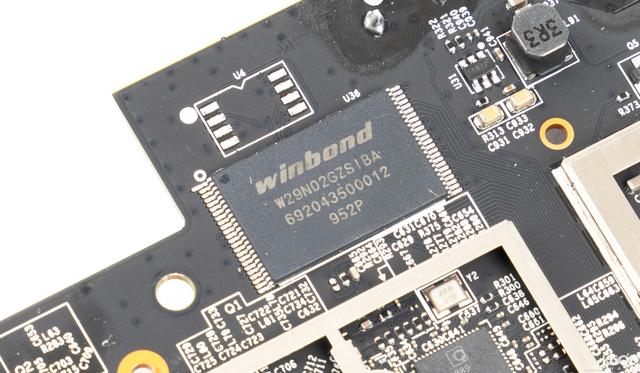

▲W29N02GZSIBA，FLASH芯片，容量为256MB，制造商是Winbond

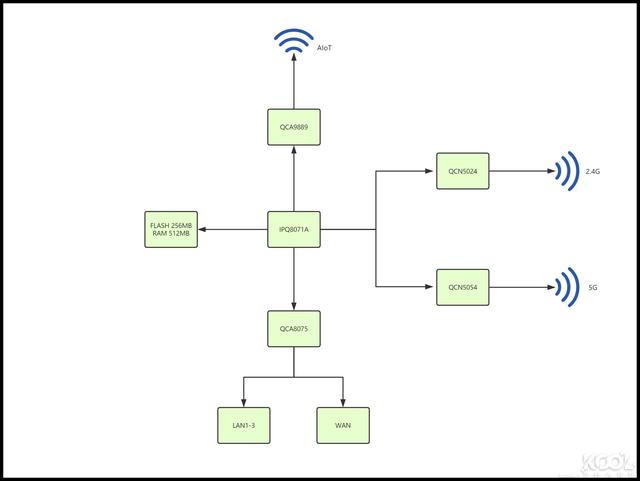

▲芯片简单示意图
固件
一、网页部分

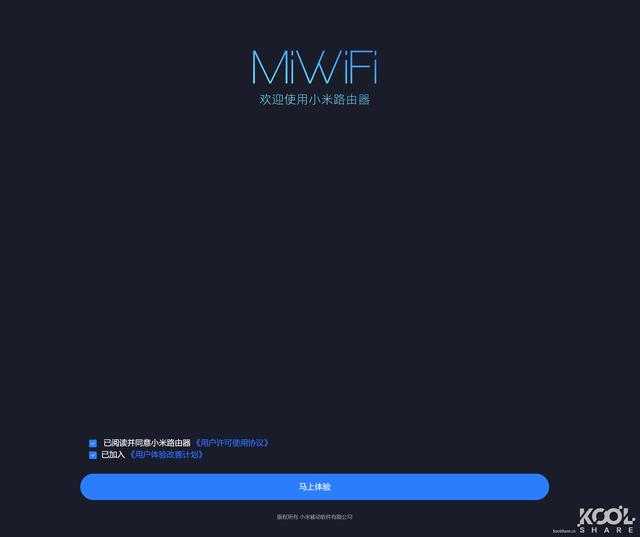

▲配置页面开始

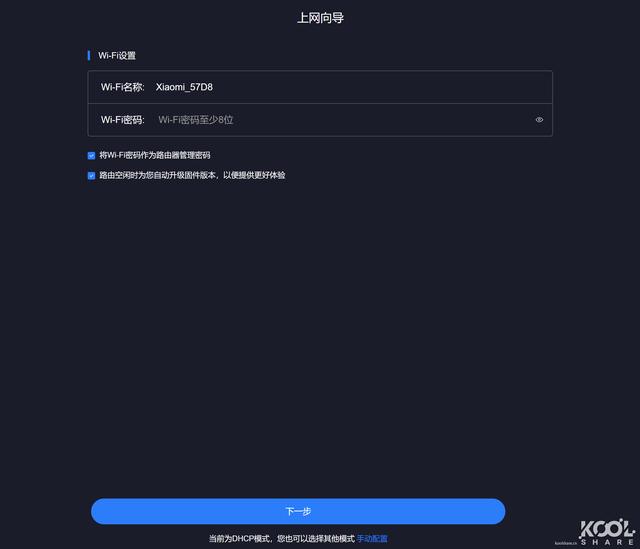

▲设定WiFi SSID和密码

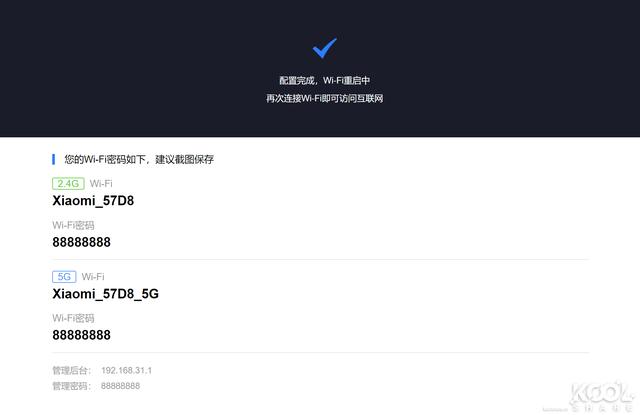

▲配置完成

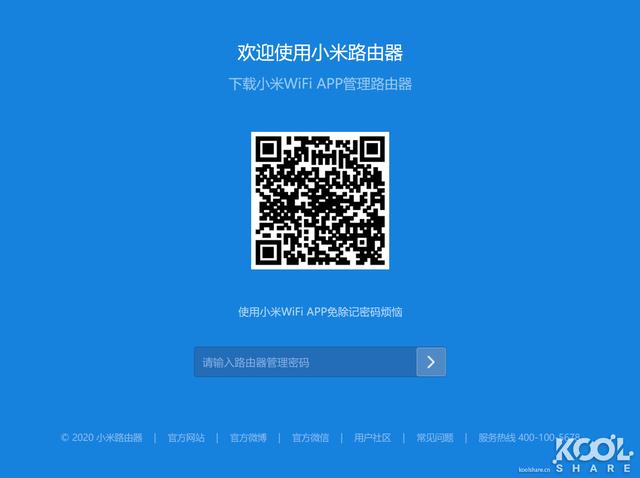

▲登录页面，除了网页设置外，也可以通过扫描图中的二维码使用手机APP配置

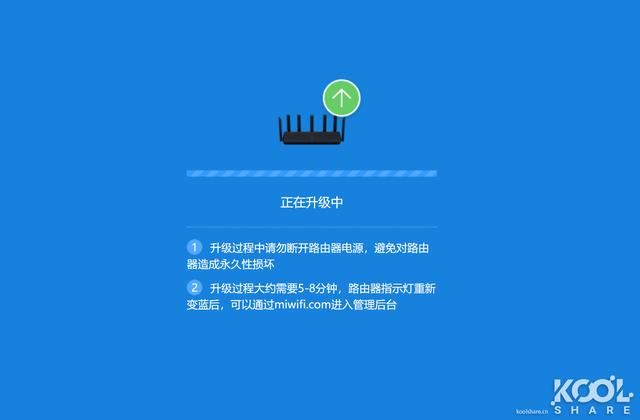

▲登录路由器后首先对路由器进行固件更新以获取最新的功能
