山寨版AirPods Pro拆解:真是一绝
此前,我爱音频网对苹果AirPods Pro做了详细拆解,内部的精湛做工,堪称业界顶级。身为科技行业的标杆,苹果的一举一动往往牵动着整个行业的关注。
而在华强北,有正版的AirPods Pro,自然也有白牌版的AirPods Pro,相生相依。两者差价数十倍,市场有需求,在利润面前让不少厂商铤而走险,投入到这个白牌行业中来。
做为国内蓝牙音频芯片出货量头把交椅的杰理,采用旗下方案设计的白牌AirPods Pro有什么不一样呢?下面我们通过深度拆解详细揭晓。
一、白牌AirPods Pro(杰理版)开箱
充电盒正面特写,正面有一颗充电指示灯。
充电盒侧面特写。
充电盒背面特写,合页区域与正品不尽一致,四角的弧度比正品的弧度的略大。合页下方是一颗物理配对按键。
充电盒底部的Lightning充电接口特写。

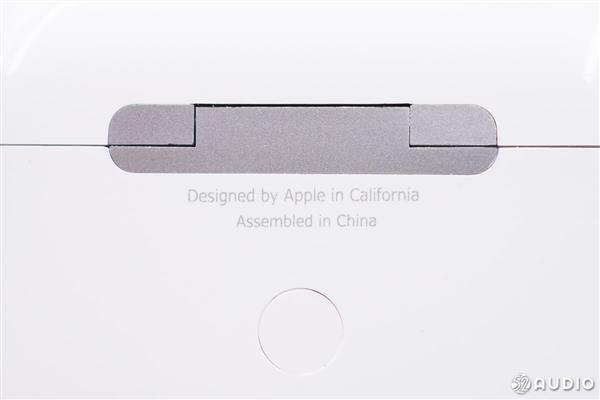

充电盒背面合页不够精致,Designed by Apple in California Assembled in China字体为印制,不够清晰锐利,正品为激光镭刻。
Lightning接口周围不够紧密,做工粗糙,容易积垢。
充电盒开盖状态特写。

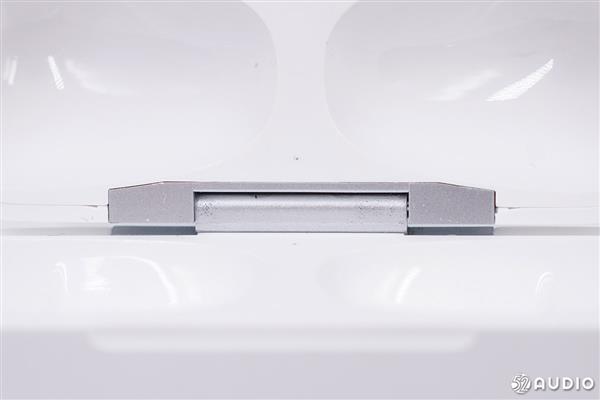

充电盒开盖内部合页特写,与正品不一致。
充电盒耳机座仓内部特写,座仓底部有充电弹片。
耳机外侧外观特写。
耳机内侧外观特写。
这只是起装饰作用的黑条。
这也只是起装饰作用的黑条,只为与正品造型一致。

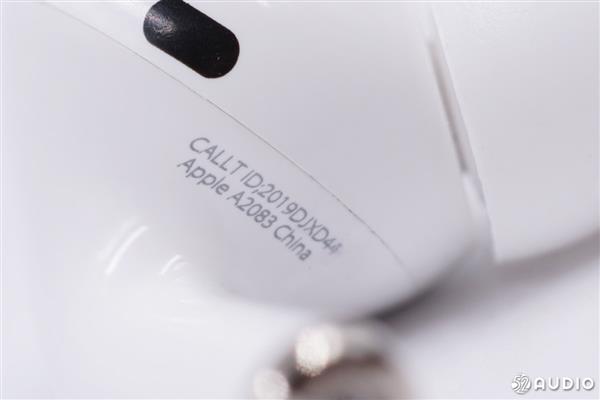

耳机壳身的文字信息。

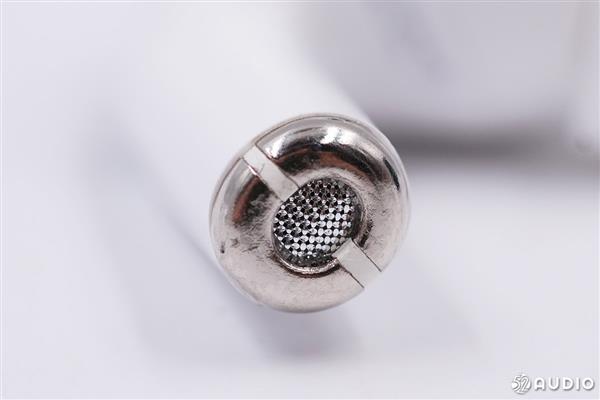

耳机底部充电区域,与正品不同,倒是与AirPods1代、2代一致。
力度按压区域,经实测,该区域可以触摸操作,但不能按压操作。

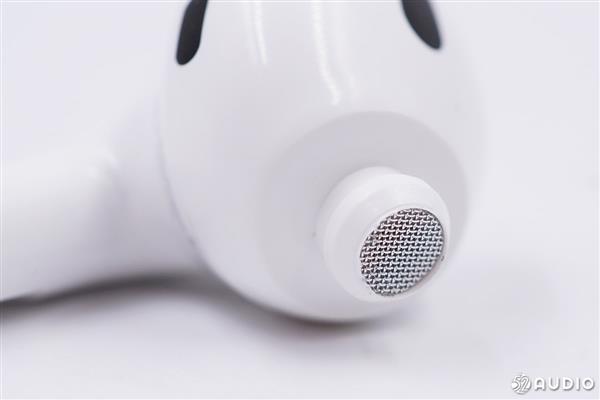

麦克风出音孔特写,有丝网覆盖。造型明显与正品不同。
二、白牌AirPods Pro(杰理版)拆解

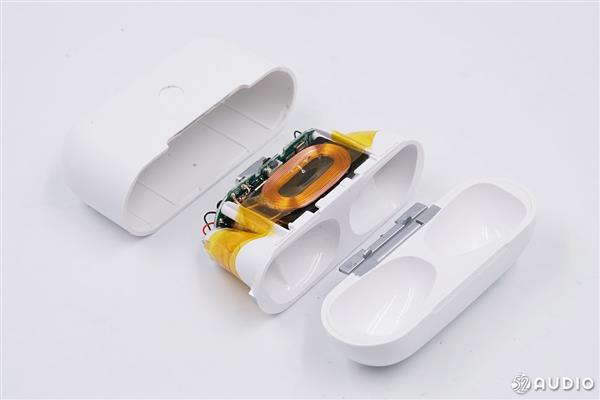

因为做工及构造的问题,通过简单撬动,我们很容易地将充电盒壳体拆分。

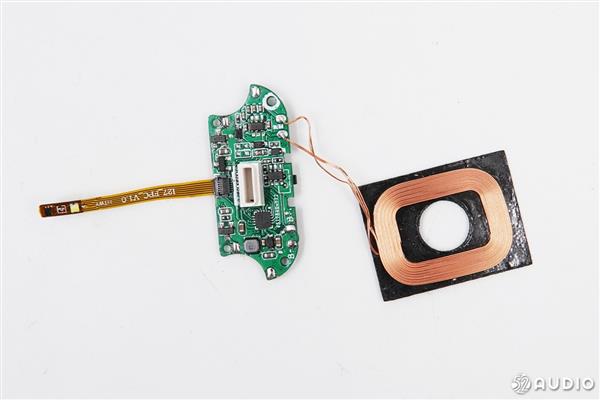

充电盒内的电路部分,主要由三部分组成,从左到右分别是电源指示灯柔性电路板、主PCBA电路板、无线充接收线圈。主要的元器件均集中在主PCBA电路板上,里面有数十颗IC和阻容。

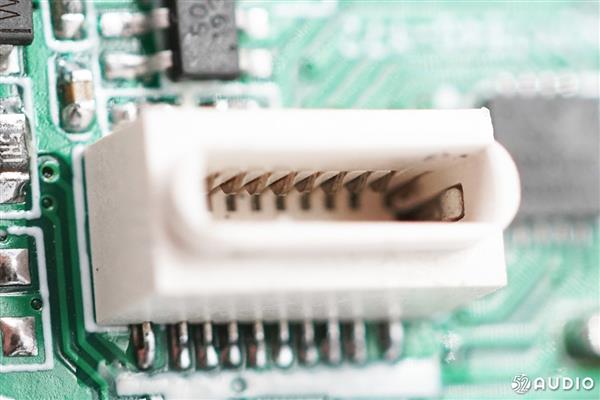

充电接口特写,白牌AirPods Pro的充电接口也是Lightning母座。这个是苹果独有的充电接口,搭配Lightning充电线,可以实现正反插效果。

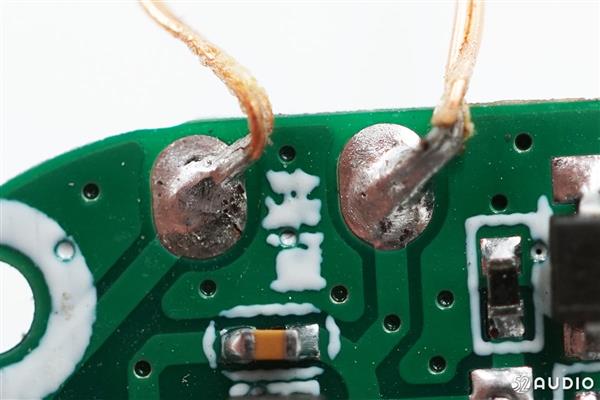

无线充接收线圈引线,手焊工艺中规中矩。

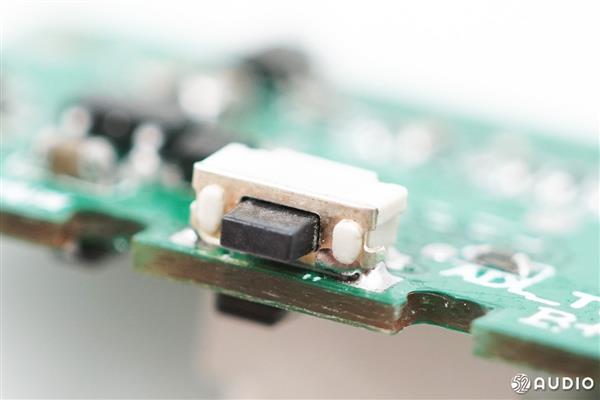

充电盒电量指示灯开关键特写,通过轻触可以查看AirPods Pro电量;通过长按则可以进行配对和连接。

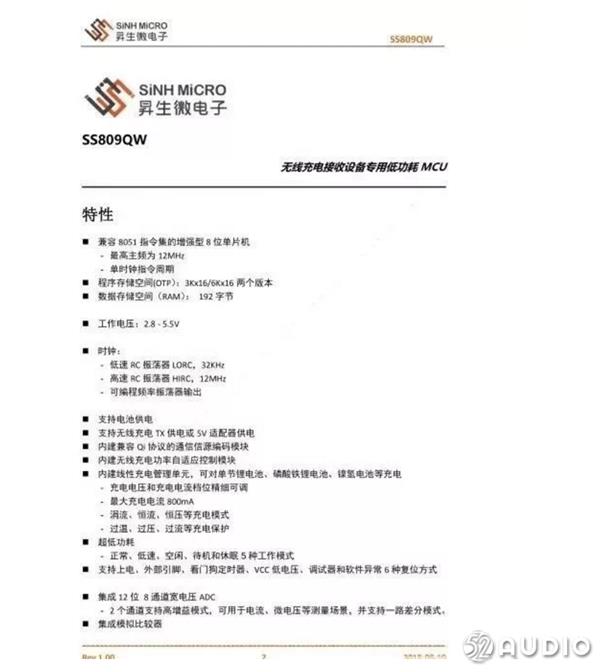

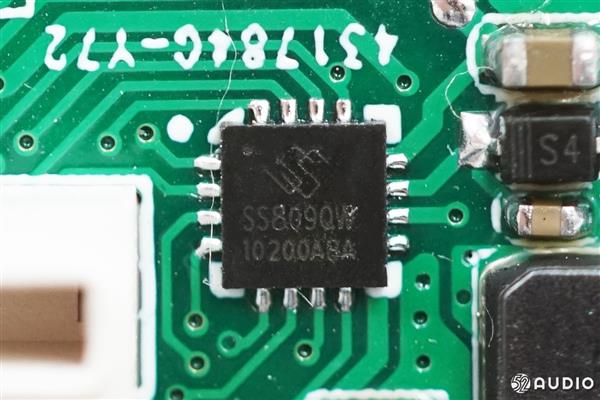

丝印编号为SS809QW的充电盒管理芯片。通过我爱音频网查询得知,这颗芯片品牌为昇生微。昇生微SS809QW是一颗SCO+MCU智能充电盒单芯片,可以提供一套完整的充电盒系统级解决方案,一颗芯片提供无线充电RX(兼容WPC Qi标准)、充放电管理功能、实现与耳机三真电量和多状态双向通信、灵活UI控制。
昇生微SS809QW内置兼容8051指令集的8位MCU,最高主频为12MHz。经过优化,可以在单个时钟周期内执行大部分的1字节指令。SS809QW集成了无线充电RX单元、充电管理单元和电源管理单元,支持电池、无线充TX、5V适配器供电,自适应进行供电电源路径管理,支持对不同规格、不同容量的电池充电。结合内置的过压、过流、过温、低压等检测和保护机制,可提供高效、安全的电源解决方案。

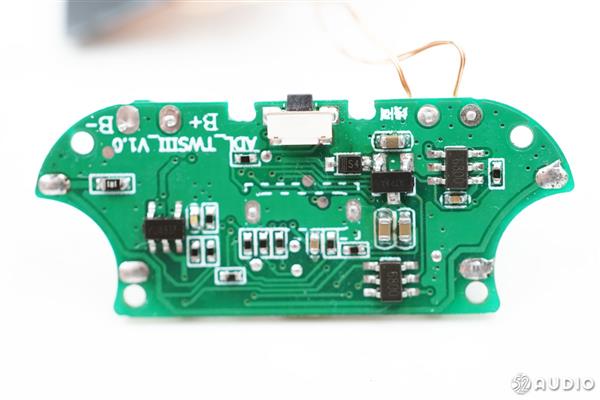

充电盒电路板背面特写,这一面由开关按键,多颗SOT23-5、SOT23-6芯片,以及众多电阻、电容组成。PCB左上角丝印有B-、B+,为充电盒电池的正负极引脚。电路板上还丝印了板卡厂信息,ADL-TWSIII-V1.0。
我们开拆耳机部分,先撬开耳机头盖及耳机底部。

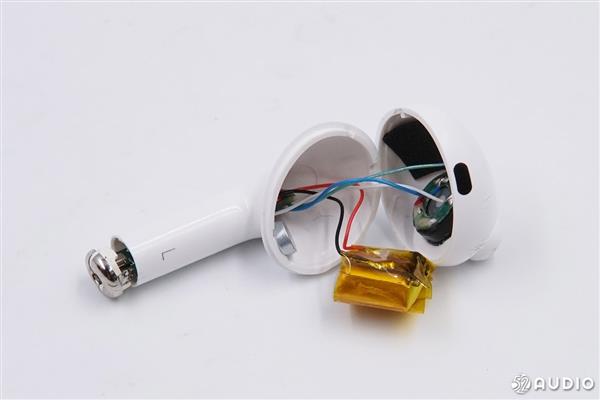

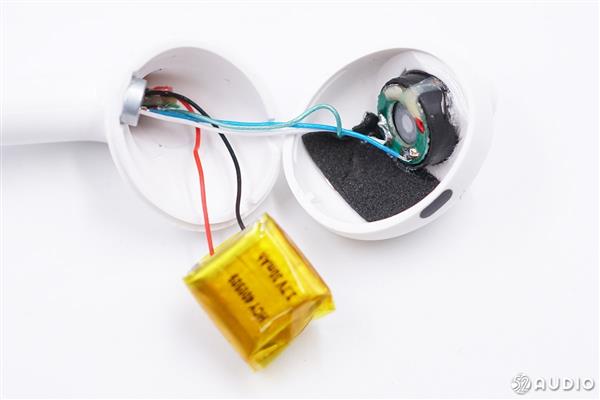

耳机头腔内部总览。

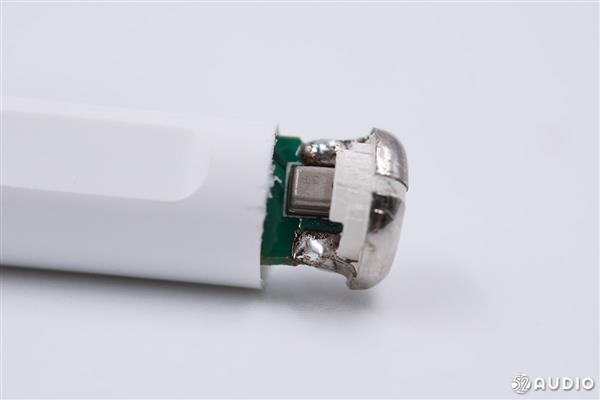

我们将主板从耳机底部分离出来,可见充电触点直接与主板焊接。

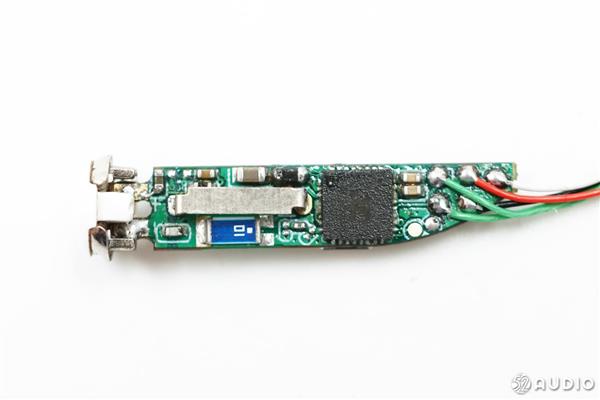

耳机主板正面特写。

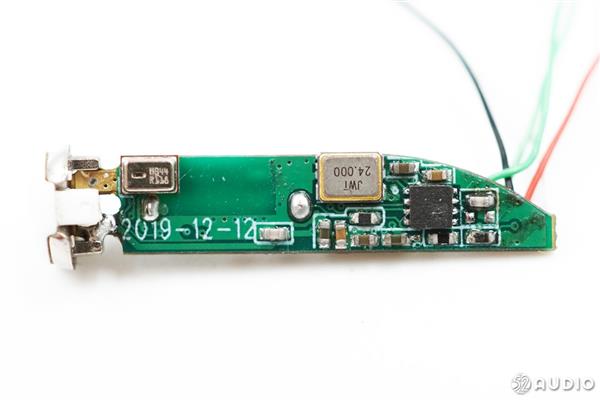

耳机主板背面特写。

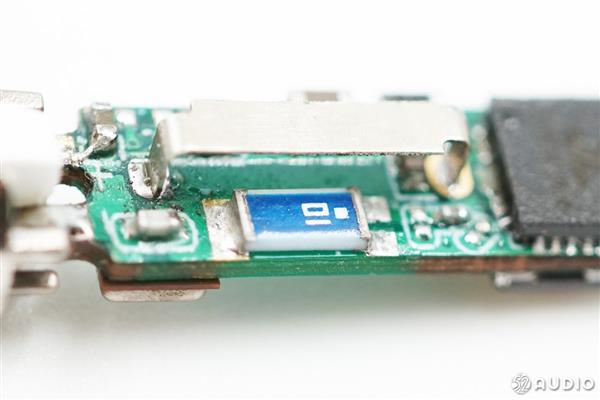

蓝色元器件为贴片陶瓷天线。

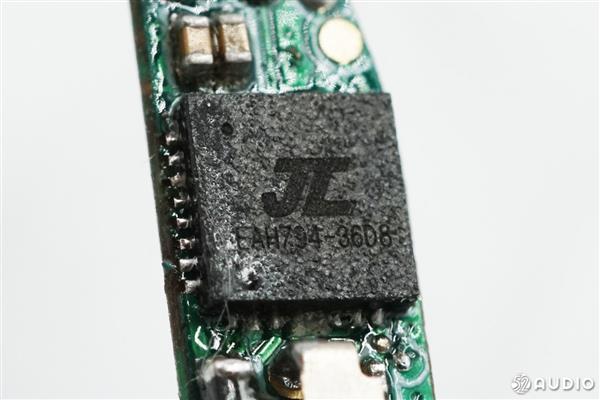

珠海杰理AC6936D真无线蓝牙耳机SOC芯片,支持最新蓝牙5.1版本。具有6mA超低功耗,自动配对,智能双发主从无缝切换核心功能。内置恒流充电,外围不用额外供电,集成度高。支持无损解码、HFi音质、立体声双耳通话。开机秒连,高清通话低延时。支持空中升级,生产方便。

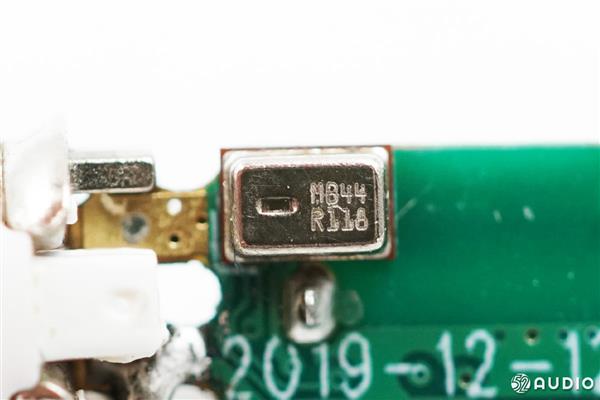

镭刻MB44R118通话硅麦特写。

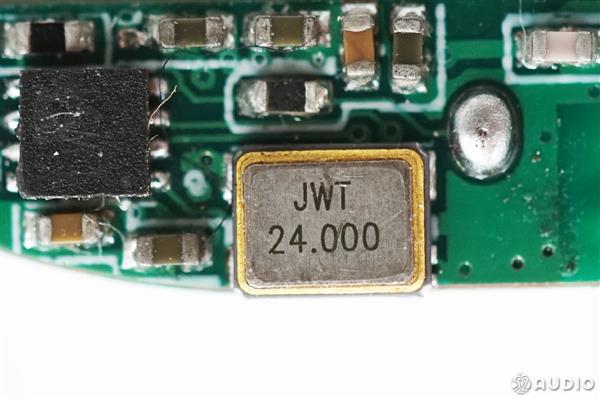

JWT晶振,频率为24MHz。

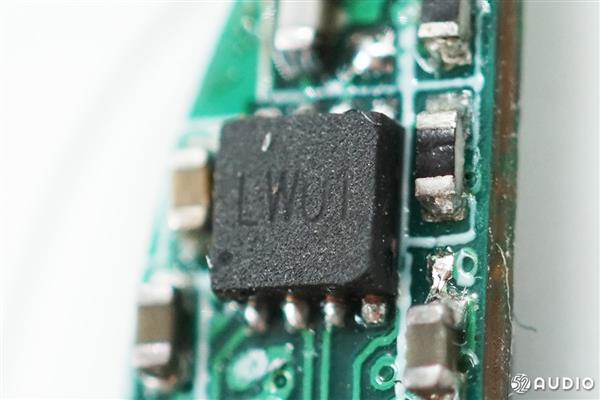

耳机上的第二大体积芯片,根据小编推测为电源管理或保护芯片。
总结
通过深度拆解和研究,在这款白牌AirPods Pro中找到了不少亮点和惊喜。做工和生产工艺这里我们就不做过多介绍了,跟以往的白牌AirPods Pro差距不大,但是芯片用料方面还是值得一提。
TWS真无线蓝牙耳机市场为加速了本土化芯片企业的升级、转型创造了沃土,实现了100%芯片国产化,自主率非常高。
其中蓝牙耳机主控芯片,采用了珠海杰理AC6936D。
这颗IC集成度高,通过拆解发现,整个耳机单只仅有不到20颗外围器件,就搭建齐了一套TWS音频环境。
如果不是用在白牌AirPods Pro耳机上,而是品牌耳机上,性价比也是相当犀利的,可以说杰理对推动TWS真无线耳机普及起到了推波助澜的作用。
此外,充电盒方面,我们拆解后查看了PCBA上的正反面,只找到了一颗核心主控芯片昇生微SS809QW。
此前,我们拆解的无线充电盒,内部均由无线充接收和有线充电模块两大部分组成,而采用了昇生微SS809QW的白牌AirPods Pro,只需一颗IC就搞定了,不得不说集成度真是一绝。
