监控视频解码器的作用及操作流程

文章来源：千视电子作者：千视电子人气：14 2020-02-21 22:16:12

视频解码器工作原理就是把原有视频通过编码器压缩后，解压缩出来在大屏幕显示出来。

总体来讲就是把很大的视频源信息进行压缩，然后通过有线或者无线网络进行传输，经过压缩后的视频会比原始的视频小很多，这样减少了视频传输的时间及空间。然后再把后端进行解压出来，在屏幕上显示监看。

一套完整的监控系统必须包含前端，传输、后端及中心各个环节都是缺一不可。前端负责采集高清图像及视频，传输负责把图像及视频进行输送工作，后端是为了图像及视频存储。中心点是负责把图像及视频显示出来，所以说一套完成的监控系统真正的价值在于图像高清画面的显示。而这一环节是离不开高清视频解码器的。

视频解码器的作用就是接收前端编码的图像并解码出来，并且通过自身视频输出的接口HDMI/DVI/VGA输出显示到大屏幕上或者电视墙上。前端摄像机输入图像，然后编码，解码器进行解码，输出图像。跟摄像机是个正反的工作过程。具体如下图：

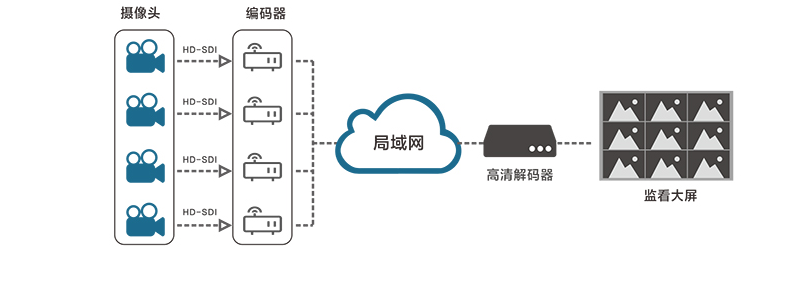

视频编解码器工作原理图

下面以4K解码器为例，视频解码器具体操作流程：

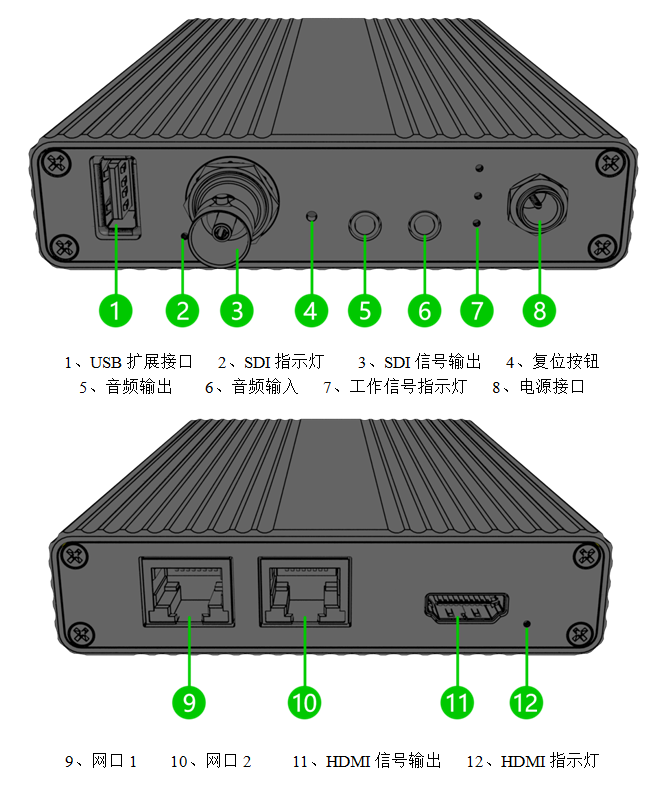

设备的安装与连接

连接SDI显示设备

使用SDI线缆将设备SDI视频输出接口和SDI显示器直连

连接HDMI显示设备

使用HDMI线缆将设备HDMI视频输出接口与HDMI显示器直连

视频显示输出配置

HDMI输出设置

用户可以通过WEB界面“媒体”页面下，选择需要输出的分辨率、帧率、色彩空间、音频采样率和音频声道。

SDI输出设置

分辨率中所有标注有SDI only的分辨率，仅在SDI输出接口上有效，在HDMI接口上，将输出为与这个分辨率最接近的分辨率。如果输出在多接口上，而某个接口无法支持指定的分辨率，如4K分辨率不能在SDI上支持，系统将选择一个多接口均能支持的分辨率替代。

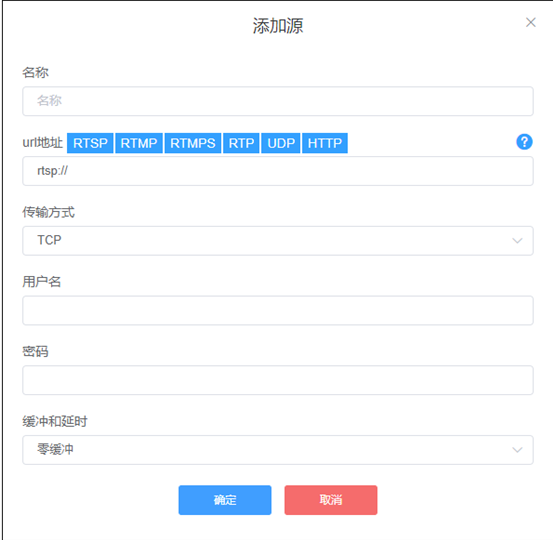

•添加源

支持的解码协议：RTSP、RTMP、RTMPS、RTP、UDP、HTTP等，首先需要从其他平台获取正确的视频源URL地址，非正常工作的源地址会导致设备无法正常工作（可通过vlc播放器测试视频源是否可用）。

TSP源配置

•在URL栏中填写视频源地址：

rtsp://<拉流IP地址>/<会话名>。例如我公司编码器系列产品的地址是rtsp：//192.168.1.168:554/ch01。

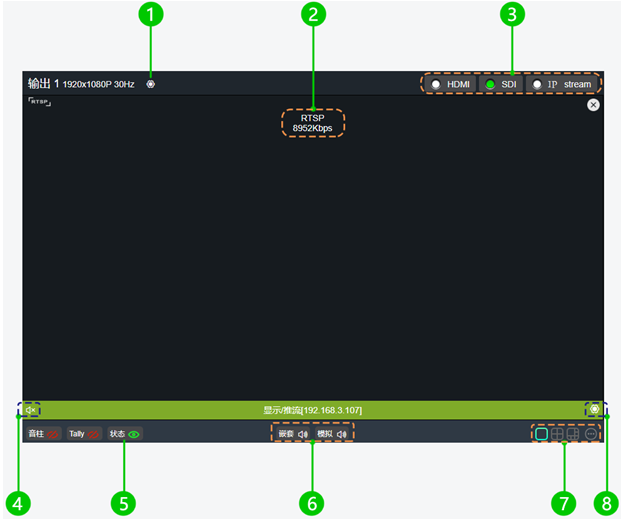

•解码模式选择

支持HDMI（最高3840x2160@60Hz）和SDI（最高1920x1080 @60Hz）同屏或分屏输出，用户可选多画面输出，支持输出模式有1/2/3/4/6/9/16分屏输出，支持H.264/ H.265解码，支持4路4k视频，或16路1080p30及以下高清视频同时解码输出，1080P 50Hz/60Hz支持最多同时8路；
