SDI转HDMI/VGA/CVBS转换器操作流程
文章来源：千视电子
作者：千视电子
人气：11
2020-02-21 17:29:49
安装连接视频转换器：
1) 连接SDI信号的75Ω阻抗同轴电缆。典型如国标SYV-75-5-1C 线缆。不良的线缆品质将直接影响SDI信号的传输距离；
2) 连接HDMI信号的HDMI 线缆，连接VGA 信号的VGA 线缆；连接CVBS 信号的CVBS 线；
3) 用于固定3G-SDI to HDMI/VGA/CVBS视频转换器的支架及锣丝等。
安装连接视频转换器注意事项：
1) 强烈建议先连接好SDI和HDMI/VGA/CVBS 线缆，最后再连接电源适配器；
2) 请将SDI 信号源连接到转换器的IN端。如需SDI 信号环出，转换器的OUT输出信号可连接至其它SDI 输入设备；
3) 将转换器的HDMI/VGA/CVBS输出通过对应线缆连接至显示器设备。

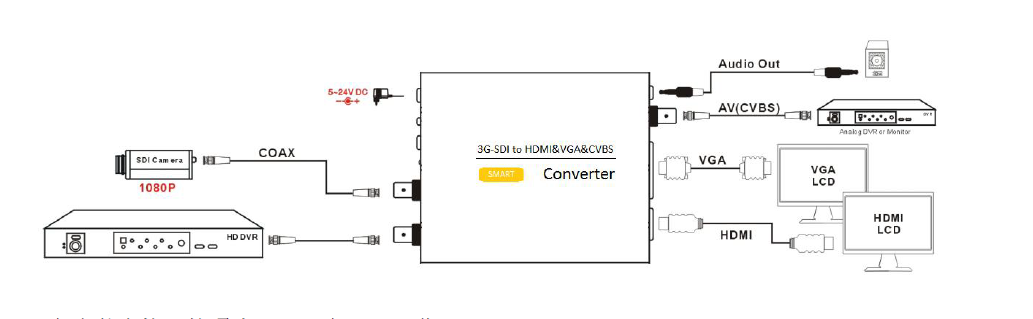

设备安装连接示意图：
设备工作指示：
SDI视频转换器连接SDI信号一端的面板具有工作指示灯。正常上电后，设备的PWR指示灯应常亮，表示设备正常工作。
