SDI转换器是什么：
3G-SDI转HDMI/VGA/CVBS视频转换器是一款高品质、高性能的SD/HD/3G-SDI视频信号转换产品，产品兼容SD/HD/3G-SDI信号，内建有高品质SDI 线路均衡（EQ）器件，可有效保障SDI的传输距离（HD SDI信号可支持200 米传输距离，3G-SDI信号可支持100 米传输距离【注：符合Belden 1694A线缆标准，SDI 标准信号指标】）。
跟传统转换器产品不同之处：
有别于当前市面上所见到的传统转换器产品，3G-SDI转HDMI/VGA/CVBS转换器内建有专业的图像转换处理芯片，在转换输出到HDMI端口前，先对SDI图像进行图像增强、降噪、去隔行（可选）等处理，支持用户可调节的饱和度/亮度/对比度设定，并可根据所连接的HDMI 显示设备的DDC结果，自动适应最佳的HDMI显示输出格式，或支持用户任意指定的输出分辨率，真正实现全格式支持（任何SDI格式均可转换输出到HDMI）、智能格式转换功能和确保优异的图像品质，达到广播级信号指标。

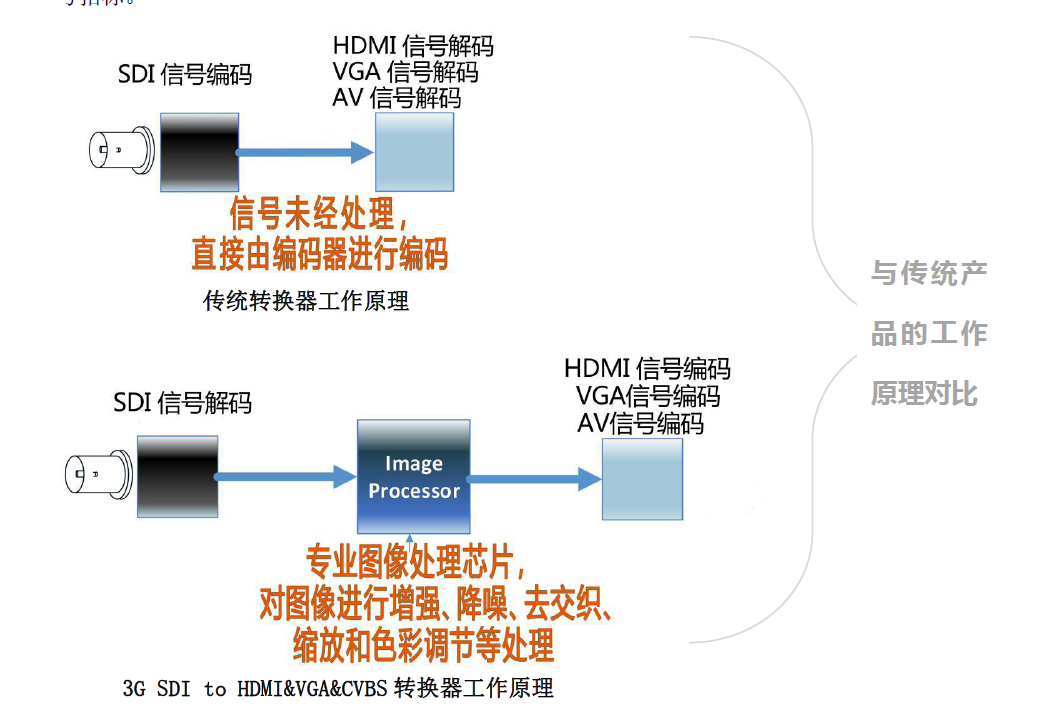

SDI转HDMI或HDMI转SDI转换器原理是一样的，都是信号转换设备，但是跟传统转换器有很大区分，如下图：
与传统转换器工作原理对比：
SDI转HDMI/VGA/CVBS视频转换器特征
兼容所有SD/HD/3G SDI信号格式；
支持HD-SDI 200米/3G-SDI 100米超长距离SDI信号传输（经过TEKTRONIX/PHABRIX 专业信号测试仪测试验证，在符合Belden 1694A 线缆质量标准/合格SDI信号指标条件下）；
SDI防雷保护设计；
图像增强处理、降噪、去隔行（可选），智能分辨率转换和帧率转换，支持任何标准SDI
视频分辨率到HDMI&VGA&CVBS 的转换；
支持亮度/对比度/饱和度/色相等色彩调节选项；
10bit色彩深度处理，无丢帧、无延时，广播级视频质量；
支持4:3/16:9 比例维持，防止视频拉伸比例失真；
支持HDMI1.4 标准。自动分析HDMI的EDID（DDC 处理），确保仅输出HDMI显示器能支持的视频格式。可选的1080i格式去隔行输出；可选HDMI 输出RGB/YUV 色彩空间；
支持SDI 音频解嵌，输出双声道模拟立体声；
支持锁定HDMI 输出格式，保证SDI 信号切换时不黑屏；
SDI信号支持LOOPBACK 环出，环出信号经EQ 和时钟恢复，可改善SDI源信号的质量，起到信号中继的作用；
支持SDI至SDI格式转换（通过LOOPBACK接口），可以实现对分辨率和帧率的转换；
SDI信号丢失时输出蓝屏/黑屏信号；
输入/输出信号格式OSD显示；
遥控器操作，中英文双语菜单界面。
