魔豆智能路由器评测(信号及拆机篇)

上期向大家介绍了魔豆智能无线路由器评测的拆箱及应用部分，小编接着继续对魔豆路由器的Web页面、信号及拆机等部分进行介绍。



（续上期：功能及使用）Web操作：



在魔豆路由器触屏中打开极客模式后，就可以通过电脑或手机上的浏览器登录路由器Web专家设置界面进行操作，登录路由器的密码可以在触屏中极客模式下查找得到。

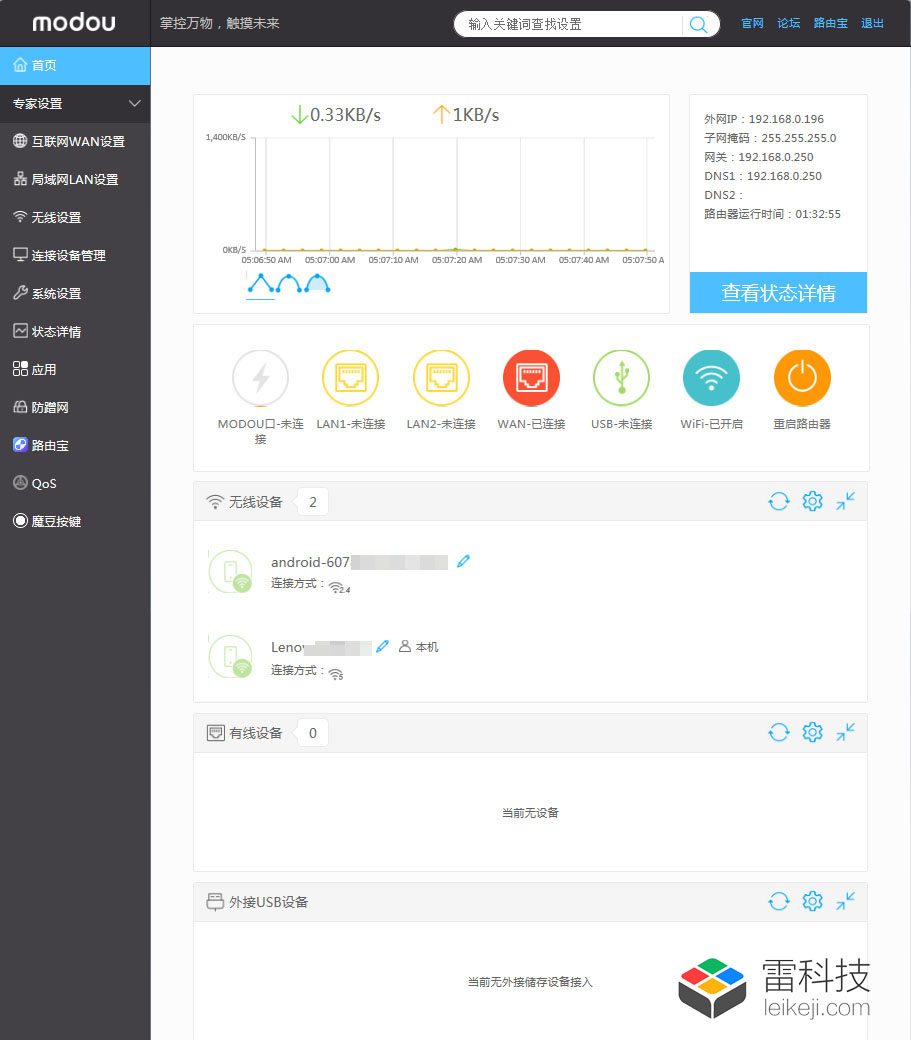

登录Web界面后，路由器首页显示网络上、下行速度及状态详情、端口连接状态、连接到路由器的无线设备、有线设备及USB接口详情。首页界面可以让用户快速了解到路由器的运行情况以及重启、开关WiFi等路由器基本控制功能。

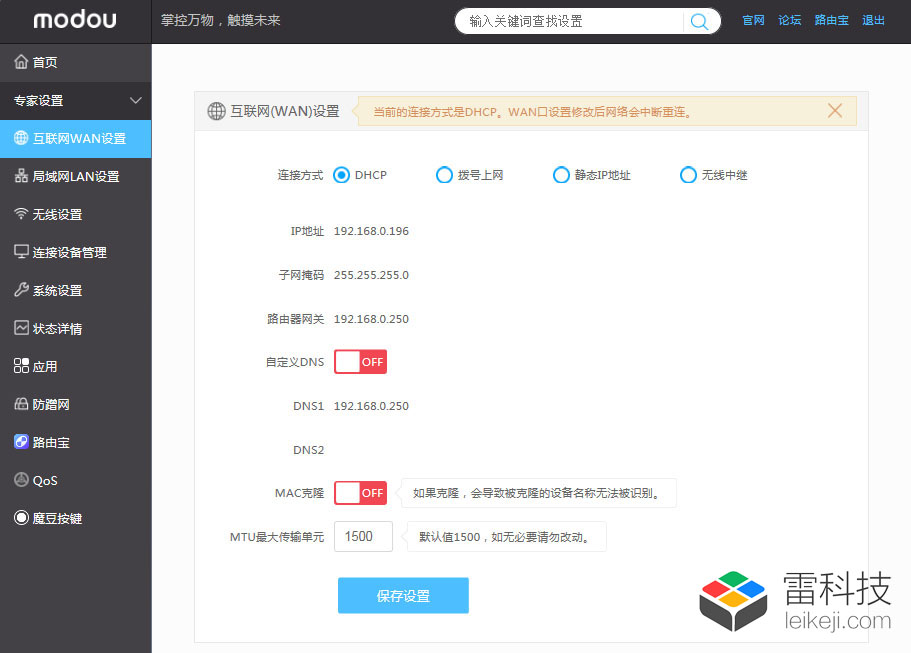

Web专家设置为专业用户提供了更详细的设置项目，魔豆路由器的Web设置操作共提供11个分类设置项目。相对于触屏操作，通过Web专家设置的互联网WAN端口网络设置多出了静态IP地址和无线中继两种上网方式。





局域网LAN设置中，用户可以自由更改路由器IP地址，并决定DHCP子网地址分配方案。

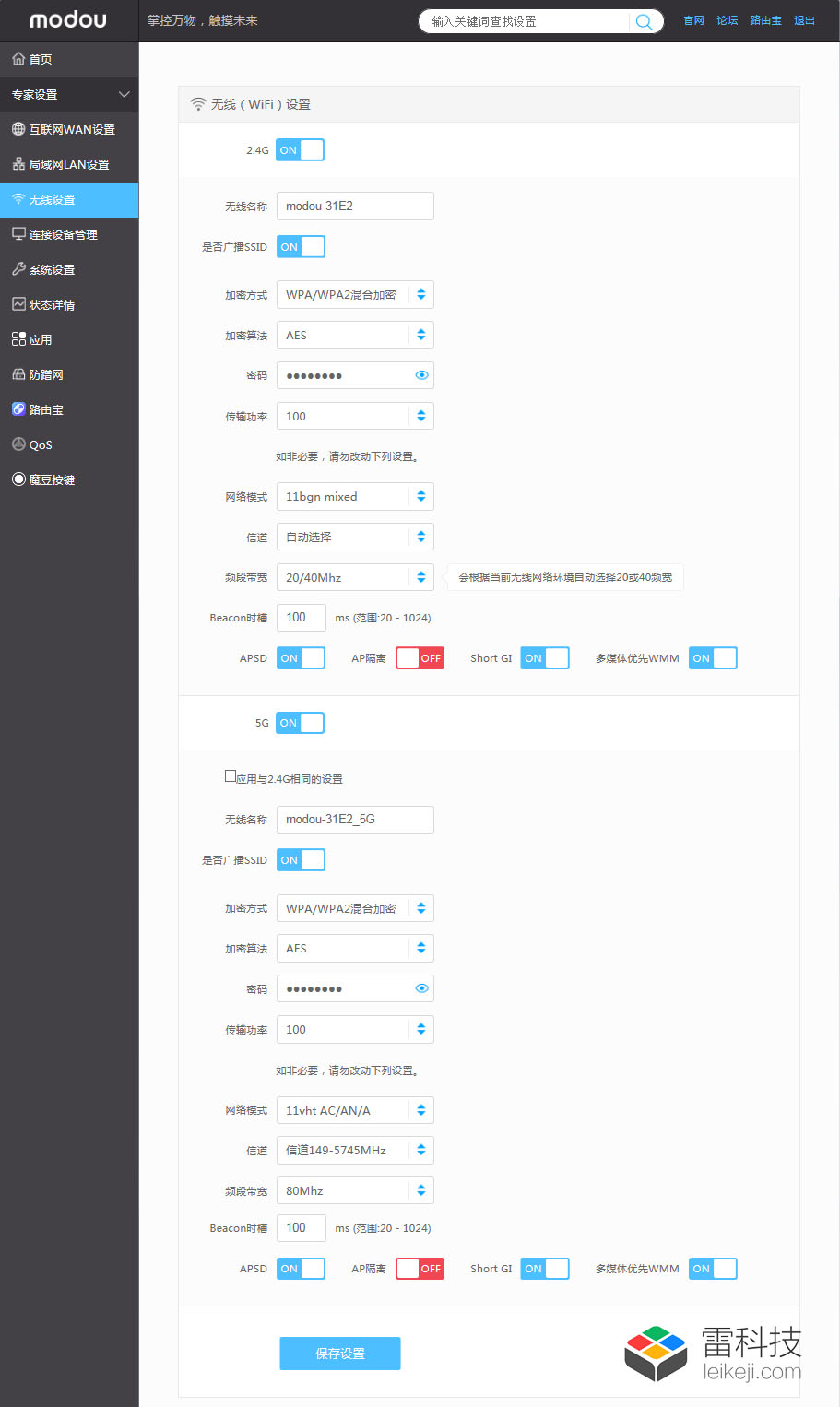

魔豆路由器支持2.4G及5G双频无线，在默认出厂设置中，两个频段的无线名称都被设置为同一个名字，对于普通用户来说，无线名称相同最大好处是用户在上网时，无需关心频段分配情况，路由器会自动分配适合的频段与联网设备进行连接；而对于专业用户，可以将路由器两个频段更改成不同名称，在上网设备中手动选择所需连接的频段并进行合理分配，让无线网络传输更畅顺，例如将电视盒子、网络游戏机等距离魔豆路由器比较近、需要进行大流量数据传输的无线网络设备配置为使用5G频段。

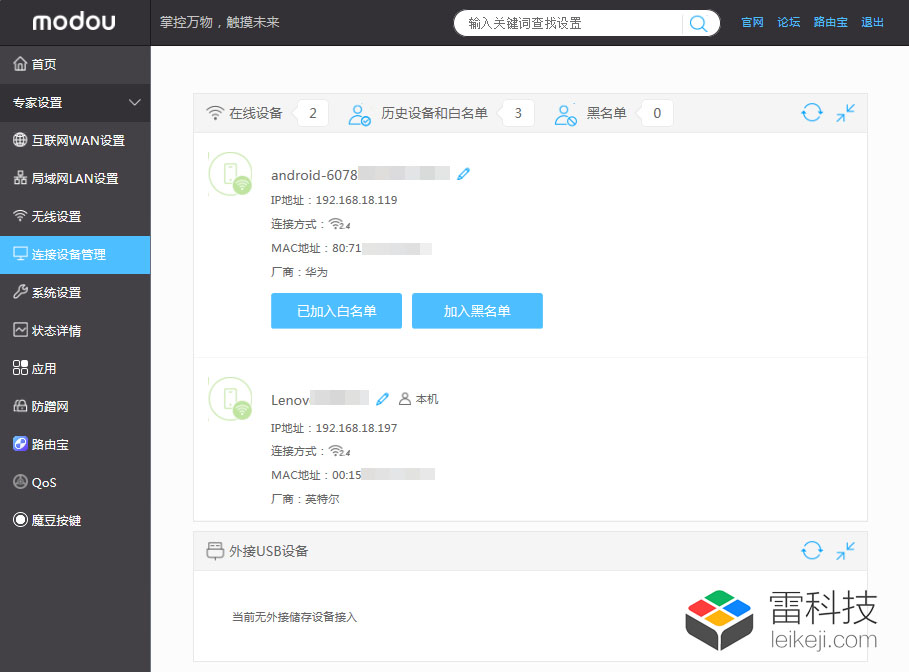

连接设备管理可以查询连接到无线路由器上的网络设备详情，并可将已连接的网络设备添加进黑白名单中进行管理。

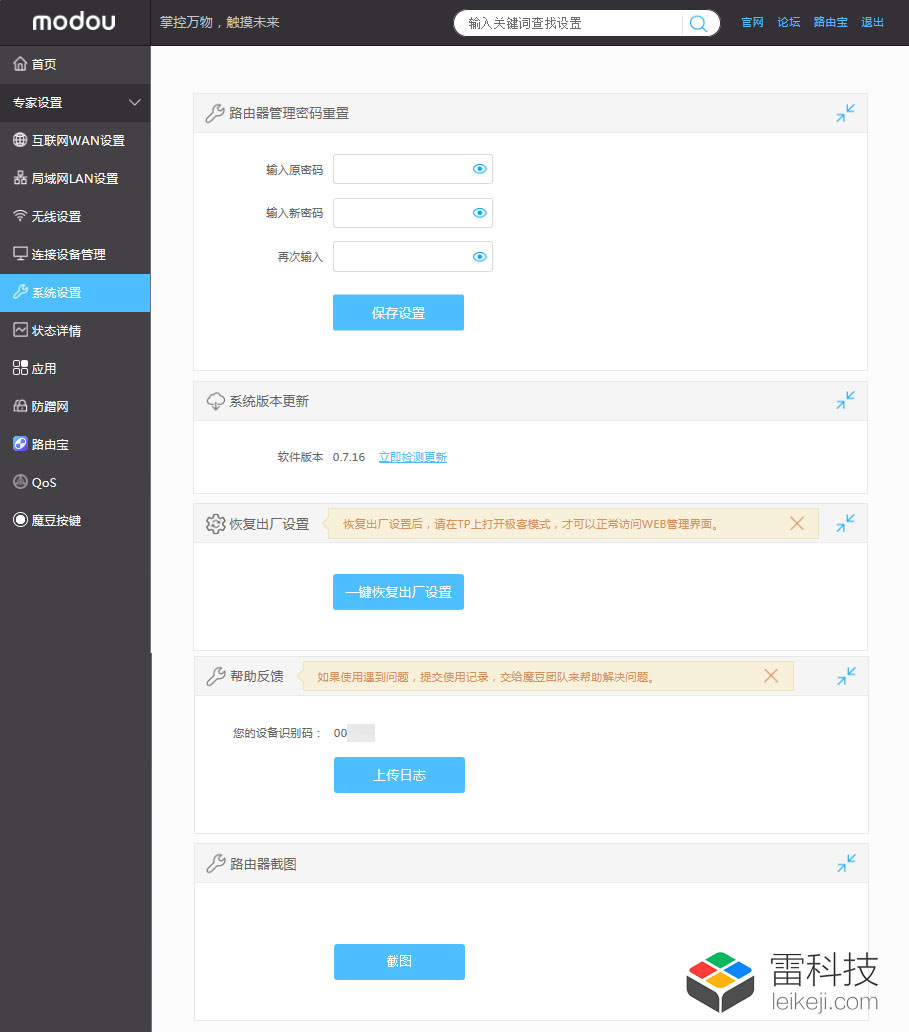

固件升级是路由器的不断改进和完善过程，魔豆路由器跟其它智能路由器一样，都支持在线固件升级服务，比传统的路由器需要先将固件从官网下载到本地电脑后才能进行升级方便得多，也更适合用户通过手机等移动设备进行固件升级操作。





魔豆路由器具备数据流量及内存使用情况统计分析功能，在状态详情中，用户可以查知流量使用、内存、闪存等占用情况，还可以查知互联网、局域网及无线的运行状态。







魔豆路由器是一台能够支持安装应用的路由器，用户可以上传应用插件到路由器中进行功能扩展。



开启防蹭网功能后，当一台新的设备准备连接到魔豆路由器的无线网络上，必须通过用户在触屏上进行确认后才能连接到路由器的无线网络中，最大限度提高网络安全性。

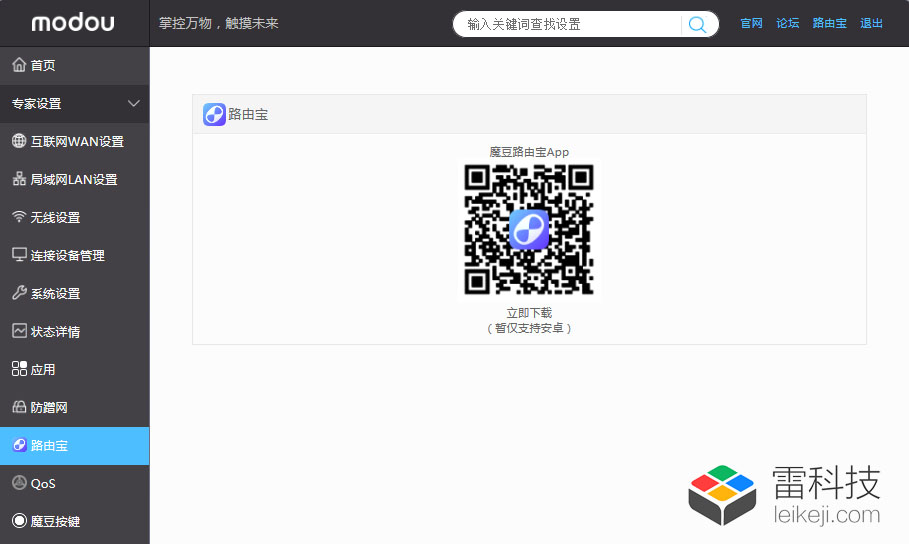

通过扫描路由宝页面的二维码，用户可以使用手机下载路由宝App，通过路由宝App对魔豆路由器进行操作和管理。







魔豆路由器支持QoS功能，用户可以对不同的上网设备进行速度限速操作，合理分配网络带宽资源。


通过魔豆路由器背面的魔豆扩展口，用户以后可以对魔豆路由器进行硬件功能扩展，例如将魔豆路由器扩展成为智能家居控制中心等。



无线信号：



魔豆路由器内置全向天线，无线链接速率最快可达到733Mbps（官方提供的速率为750Mbps），比传统路由器快2.5倍，其中2.4G频段最高速率为300Mbps，5G频段最高速率为433Mbps。在测试中，小编采用Intel 7260AC笔记本无线双频网卡进行链接测试，2.4G频段的最高链接速率只达到145Mbps，而5G频段的最高链接速率为390Mbps。无线链接达不到最高速率问题主要是Intel 7260AC无线网卡跟魔豆路由器之间存在一些兼容性所导致，虽然达不到路由器的最高连接速率，但在长时间测试使用中，两者的无线链接稳定性还是非常可靠。


小米路由顶级版也是一款采用内置WiFi天线的无线路由器，当魔豆路由器(SSID: modou-31e2)跟小米路由顶级版(SSID: ST01)摆放在一起时，从笔记本的WirelessMon中可以看到魔豆路由器的两个无线频段信号比小米路由顶级版要稍弱一些。

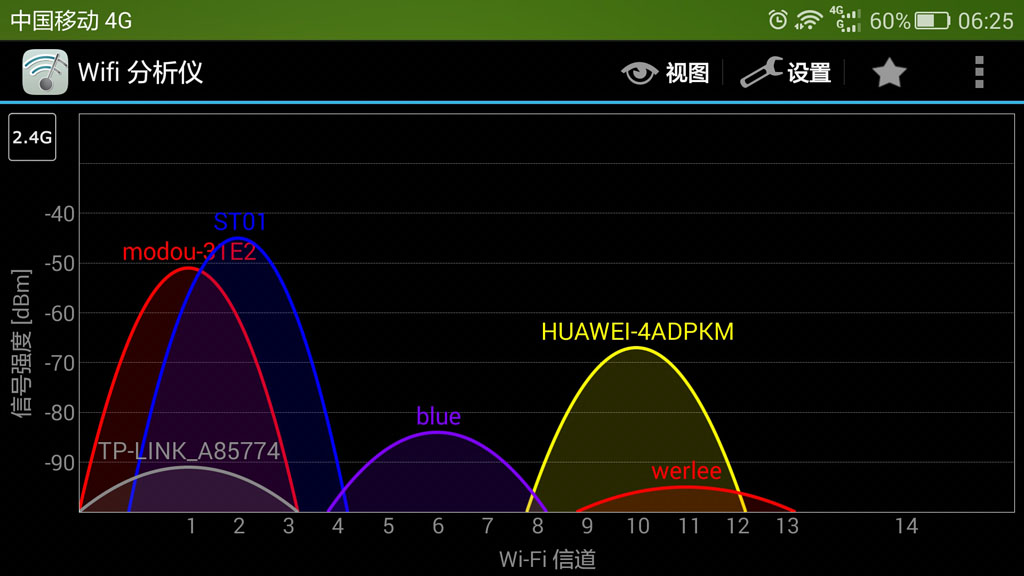

从荣耀6手机的WiFi分析仪应用中同样可以看到魔豆路由器2.4G频段信号比小米路由顶级版稍差。





在WiFi分析仪应用上长时间跟踪两台路由器的信号强度变化情况，可以看出魔豆路由器两个频段无线信号强度比较稳定，2.4G频段无线信号强度稍弱，5G频段无线信号强度跟小米路由器顶级版基本一致。

硬件构造：



拆开魔豆路由器外壳，可以看到PCB板被安装固定在路由器的前壳上，路由器的主要芯片安装在PCB板正面，路由器的显示屏即安装在PCB板的背面位置。

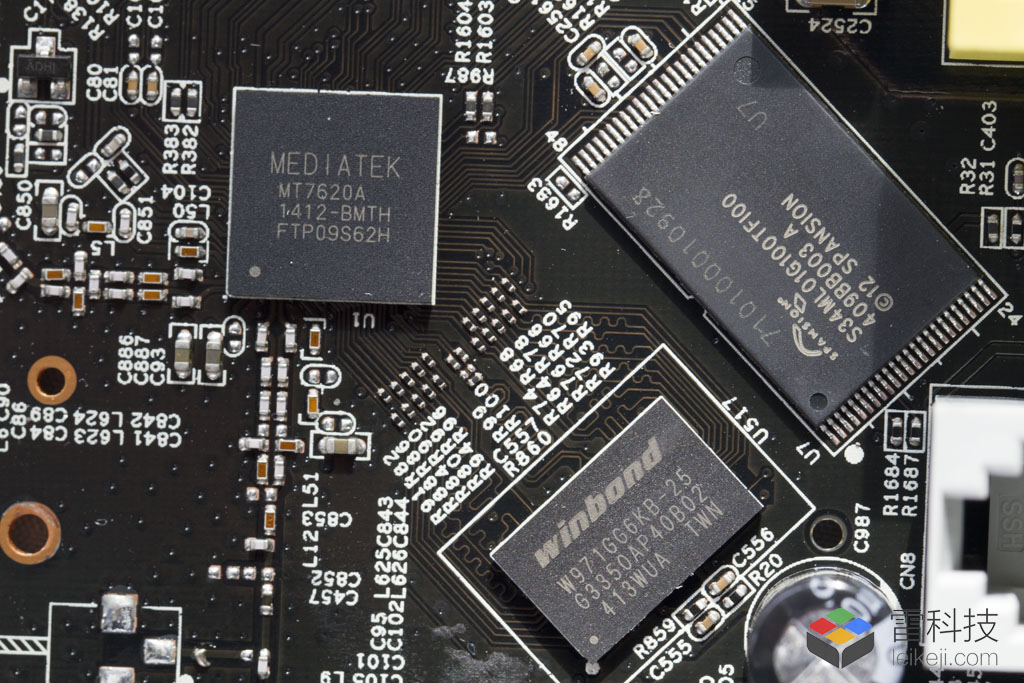

魔豆路由器采用联发科MT7620A + MT7610EN无线路由芯片解决方案，跟极路由“极贰”采用的芯片方案相同。MT7620A是一款基于MIPS 24KEc内核的SOC芯片，芯片集成了CPU、基带、无线调制等功能，并提供300Mbps 802.11n无线网络、USB2.0和RJ45以太网接口。MT7610EN提供5G频段433Mbps 802.11ac无线网络支持（小米路由器Mini版同样采用MT7620A芯片方案，配套的5G频段无线芯片则是采用MT7612EN芯片，5G频段可支持867Mbps速率）。



魔豆路由器保存固件芯片采用飞索半导体Spansion S34ML01G100TF100 128MB NAND闪存芯片，芯片容量比很多路由器采用8M、16M闪存芯片要大出很大存储空间。魔豆路由器的运行内存采用华邦Winbond W971GG6KB-25 128M DDR2内存芯片，运行内存比不少其它型号的路由器要大出2至4倍运行空间。





路由器LAN及WAN接口采用8芯的独立RJ45插座，网络隔离变压器采用NOVA MS10232NL。采用独立的插座和隔离变压器性能要比整合器件好，但是成本也会高出不少。

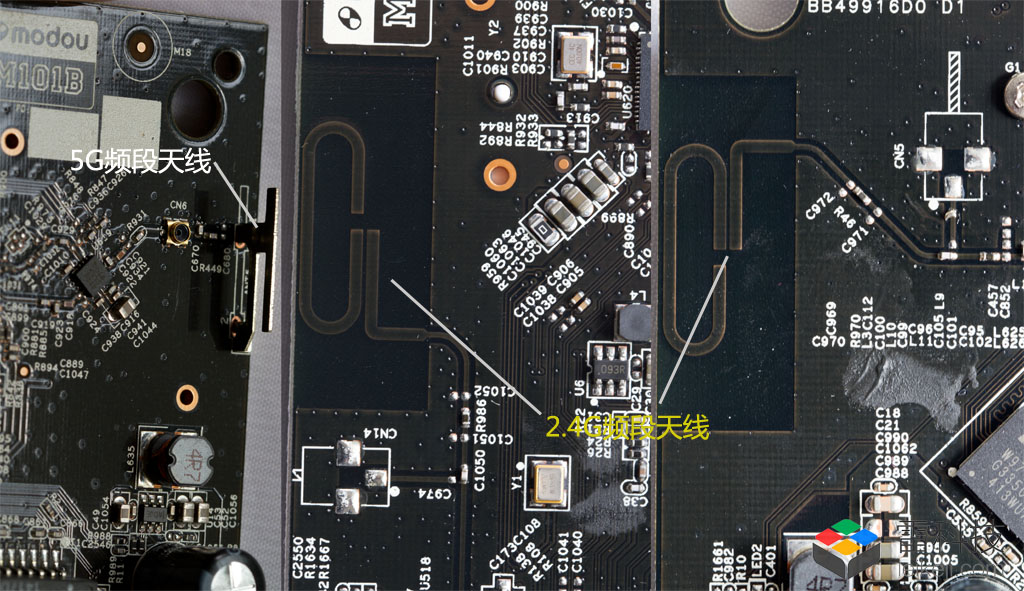

魔豆路由器采用内置天线设计，其中2.4G频段天线直接设计在PCB板上，5G频天线则采用磷铜片天线，PCB板上还预留了5G天线插座，为后期升级做好准备。





2.4寸显示触控屏采用XPT7603控制芯片，魔豆路由器的触控屏为电阻式触摸屏，屏幕采用排线连接到PCB板插座，方便后期拆卸和维护工作。



评测小结：



魔豆智能路由器采用独特的显示触控技术，用户对路由器的配置和管理能够完全脱离电脑或手机等辅助设备，让原本繁琐复杂的专业工作变得极为简易。从路由器的显示屏幕上用户能够随时掌握到无线路由器的运行情况，避免发生蹭网情况，提高网络完全。魔豆路由器内置128M Flash、128M RAM和配备USB接口，为今后路由器的功能扩展留下非常大的发展空间。路由器除了可以直接在触控屏上进行操控及管理外，还可以通过路由宝App及Web进行控制和管理，更加适合不同用户对路由器管理的需求。无线信号支持2.4G和5G两个无线频段，大大提高路由器无线网络的数据收发能力，在实际测试中，魔豆路由器的无线信号稳定，由于采用内置天线设计，在一定程度上影响到魔豆路由器的无线信号收发距离和穿墙效果。路由器电路设计中规中矩，美中不足的是主要芯片没有采用金属屏蔽罩进行抗干扰保护措施。电路板上使用的材料和零件质量考究，加工和生产工艺也具备大厂风范，小编在连续使用魔豆路由器的10多天时间里，路由器工作表现非常稳定。从魔豆路由器官网上了解到魔豆路由器售价为179元，对于一台具备触控屏幕、网络完全系数高的双频无线智能路由器来说，的确是一台值得拥有的产品。
