最近一周都是讲HDFS，昨天的这篇《兄弟，这种思路讲解HDFS你肯定没见过，快速入门Hadoop必备》，只是以另一个角度，今天来讲讲HDFS的架构，先来复习一下Hadoop。耐心看完，我的文章从来不会让你失望。

一、前奏

Hadoop是目前大数据领域最主流的一套技术体系，包含了多种技术。

包括HDFS（分布式文件系统），YARN（分布式资源调度系统），MapReduce（分布式计算系统），等等。

有些朋友可能听说过Hadoop，但是却不太清楚他到底是个什么东西，这篇文章就用大白话给各位阐述一下。

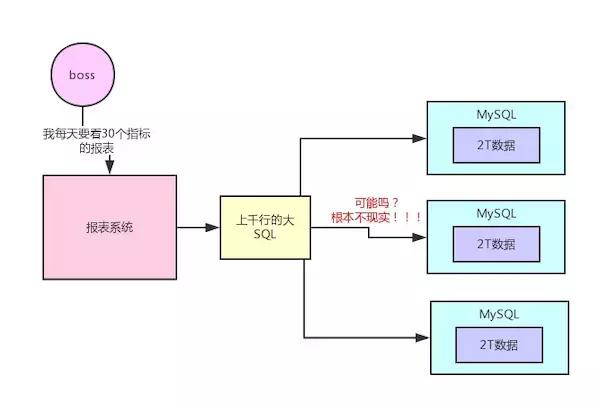

假如你现在公司里的数据都是放在MySQL里的，那么就全部放在一台数据库服务器上，我们就假设这台服务器的磁盘空间有2T吧，大家先看下面这张图。

现在问题来了，你不停的往这台服务器的MySQL里放数据，结果数据量越来越大了，超过了2T的大小了，现在咋办？

你说，我可以搞多台MySQL数据库服务器，分库分表啊！每台服务器放一部分数据不就得了。如上图所示！

好，没问题，那咱们搞3台数据库服务器，3个MySQL实例，然后每台服务器都可以2T的数据。

现在我问你一个问题，所谓的大数据是在干什么？

我们来说一下大数据最初级的一个使用场景。假设你有一个电商网站，现在要把这个电商网站里所有的用户在页面和APP上的点击、购买、浏览的行为日志都存放起来分析。

你现在把这些数据全都放在了3台MySQL服务器，数据量很大，但还是勉强可以放的下。

某天早上，你的boss来了。要看一张报表，比如要看每天网站的X指标、Y指标、Z指标，等等，二三十个数据指标。

好了，兄弟，现在你尝试去从那些点击、购买、浏览的日志里，通过写一个SQL来分析出那二三十个指标试试看？

我跟你打赌，你绝对会写出来一个几百行起步，甚至上千行的超级复杂大SQL。这个SQL，你觉得他能运行在分库分表后的3台MySQL服务器上么？

如果你觉得可以的话，那你一定是不太了解MySQL分库分表后有多坑，几百行的大SQL跨库join，各种复杂的计算，根本不现实。

所以说，大数据的存储和计算压根儿不是靠MySQL来搞的，因此，Hadoop、Spark等大数据技术体系才应运而生。

本质上，Hadoop、Spark等大数据技术，其实就是一系列的分布式系统。

比如hadoop中的HDFS，就是大数据技术体系中的核心基石，负责分布式存储数据，这是啥意思？别急，继续往下看。

HDFS全称是Hadoop Distributed File System，是Hadoop的分布式文件系统。

它由很多机器组成，每台机器上运行一个DataNode进程，负责管理一部分数据。

然后有一台机器上运行了NameNode进程，NameNode大致可以认为是负责管理整个HDFS集群的这么一个进程，他里面存储了HDFS集群的所有元数据。

然后有很多台机器，每台机器存储一部分数据！好，HDFS现在可以很好的存储和管理大量的数据了。

这时候你肯定会有疑问：MySQL服务器也不是这样的吗？你要是这样想，那就大错特错了。

这个事情不是你想的那么简单的，HDFS天然就是分布式的技术，所以你上传大量数据，存储数据，管理数据，天然就可以用HDFS来做。

如果你硬要基于MySQL分库分表这个事儿，会痛苦很多倍，因为MySQL并不是设计为分布式系统架构的，他在分布式数据存储这块缺乏很多数据保障的机制。

好，你现在用HDFS分布式存储了数据，接着不就是要分布式来计算这些数据了吗？

对于分布式计算：

• 很多公司用Hive写几百行的大SQL（底层基于MapReduce）
• 也有很多公司开始慢慢的用Spark写几百行的大SQL（底层是Spark Core引擎）。

总之就是写一个大SQL，人家会拆分为很多的计算任务，放到各个机器上去，每个计算任务就负责计算一小部分数据，这就是所谓的分布式计算。

这个，绝对比你针对分库分表的MySQL来跑几百行大SQL要靠谱的多。

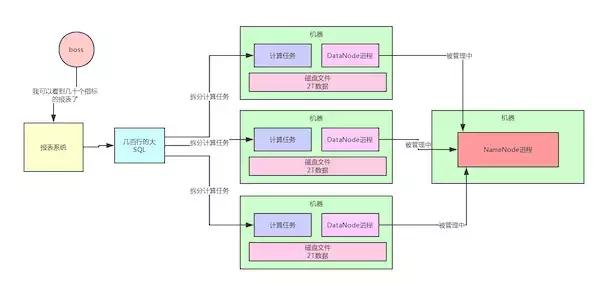

对于上述所说，老规矩，同样给大家来一张图，大伙儿跟着图来仔细捋一下整个过程。

二、HDFS的NameNode架构原理

好了，前奏铺垫完之后，进入正题。本文其实主要就是讨论一下HDFS集群中的NameNode的核心架构原理。

NameNode有一个很核心的功能：管理整个HDFS集群的元数据，比如说文件目录树、权限的设置、副本数的设置，等等。

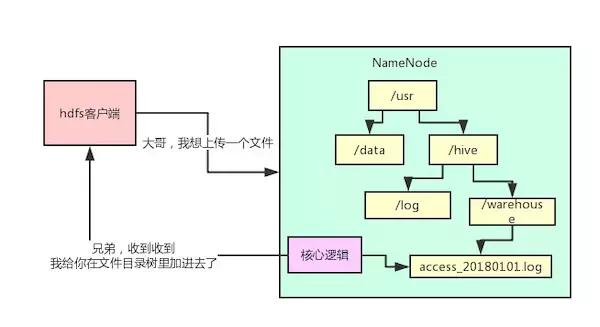

下面就用最典型的文件目录树的维护，来给大家举例说明，我们看看下面的图。现在有一个客户端系统要上传一个1TB的大文件到HDFS集群里。

此时他会先跟NameNode通信，说：大哥，我想创建一个新的文件，他的名字叫“/usr/hive/warehouse/access_20180101.log”，大小是1TB，你看行不？

然后NameNode就会在自己内存的文件目录树里，在指定的目录下搞一个新的文件对象，名字就是“access_20180101.log”。

这个文件目录树不就是HDFS非常核心的一块元数据，维护了HDFS这个分布式文件系统中，有哪些目录，有哪些文件，对不对？

但是有个问题，这个文件目录树是在NameNode的内存里的啊！

这可坑爹了，你把重要的元数据都放在内存里，万一NameNode不小心宕机了可咋整？元数据不就全部丢失了？

可你要是每次都频繁的修改磁盘文件里的元数据，性能肯定是极低的啊！毕竟这是大量的磁盘随机读写！

没关系，我们来看看HDFS优雅的解决方案。

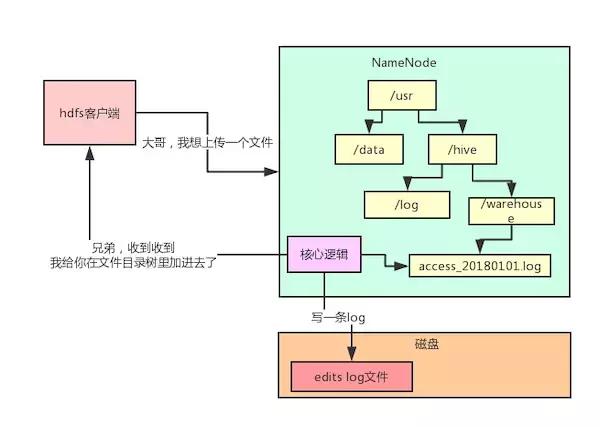

每次内存里改完了，写一条edits log，元数据修改的操作日志到磁盘文件里，不修改磁盘文件内容，就是顺序追加，这个性能就高多了。

每次NameNode重启的时候，把edits log里的操作日志读到内存里回放一下，不就可以恢复元数据了？

大家顺着上面的文字，把整个过程，用下面这张图跟着走一遍。

但是问题又来了，那edits log如果越来越大的话，岂不是每次重启都会很慢？因为要读取大量的edits log回放恢复元数据！

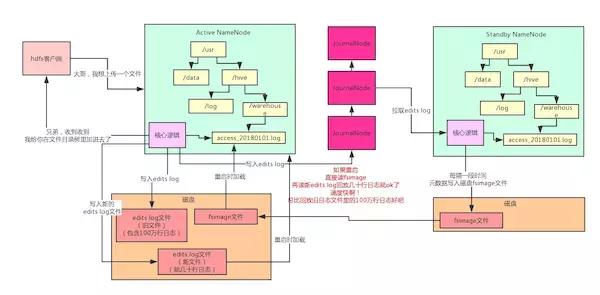

所以HDFS说，我可以这样子啊，我引入一个新的磁盘文件叫做fsimage，然后呢，再引入一个JournalNodes集群，以及一个Standby NameNode（备节点）。

每次Active NameNode（主节点）修改一次元数据都会生成一条edits log，除了写入本地磁盘文件，还会写入JournalNodes集群。

然后Standby NameNode就可以从JournalNodes集群拉取edits log，应用到自己内存的文件目录树里，跟Active NameNode保持一致。

然后每隔一段时间，Standby NameNode都把自己内存里的文件目录树写一份到磁盘上的fsimage，这可不是日志，这是完整的一份元数据。这个操作就是所谓的checkpoint检查点操作。

然后把这个fsimage上传到到Active NameNode，接着清空掉Active NameNode的旧的edits log文件，这里可能都有100万行修改日志了！

然后Active NameNode继续接收修改元数据的请求，再写入edits log，写了一小会儿，这里可能就几十行修改日志而已！

如果说此时，Active NameNode重启了，bingo！没关系，只要把Standby NameNode传过来的fsimage直接读到内存里，这个fsimage直接就是元数据，不需要做任何额外操作，纯读取，效率很高！

然后把新的edits log里少量的几十行的修改日志回放到内存里就ok了！

这个过程的启动速度就快的多了！因为不需要回放大量上百万行的edits log来恢复元数据了！如下图所示。

此外，大家看看上面这张图，现在咱们有俩NameNode。

• 一个是主节点对外提供服务接收请求
• 另外一个纯就是接收和同步主节点的edits log以及执行定期checkpoint的备节点。

大家有没有发现！他们俩内存里的元数据几乎是一模一样的啊！

所以呢，如果Active NameNode挂了，是不是可以立马切换成Standby NameNode对外提供服务？

这不就是所谓的NameNode主备高可用故障转移机制么！

接下来大家再想想，HDFS客户端在NameNode内存里的文件目录树，新加了一个文件。

但是这个时候，人家要把数据上传到多台DataNode机器上去啊，这可是一个1TB的大文件！咋传呢？

很简单，把1TB的大文件拆成N个block，每个block是128MB。1TB = 1024GB = 1048576MB，一个block是128MB，那么就是对应着8192个block。

这些block会分布在不同的机器上管理着，比如说一共有100台机器组成的集群，那么每台机器上放80个左右的block就ok了。

但是问题又来了，那如果这个时候1台机器宕机了，不就导致80个block丢失了？

也就是说上传上去的1TB的大文件，会丢失一小部分数据啊。没关系！HDFS都考虑好了！

它会默认给每个block搞3个副本，一模一样的副本，分放在不同的机器上，如果一台机器宕机了，同一个block还有另外两个副本在其他机器上呢！

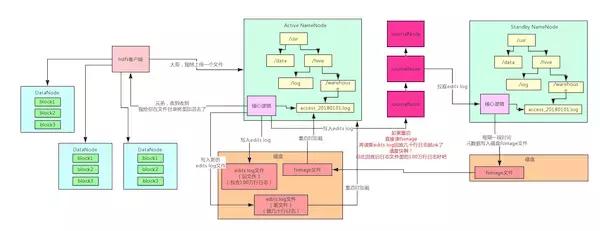

大伙儿看看下面这张图。每个block都在不同的机器上有3个副本，任何一台机器宕机都没事！还可以从其他的机器上拿到那个block。

这下子，你往HDFS上传一个1TB的大文件，可以高枕无忧了吧！

OK，上面就是大白话加上一系列手绘图，给大家先聊聊小白都能听懂的Hadoop的基本架构原理。
