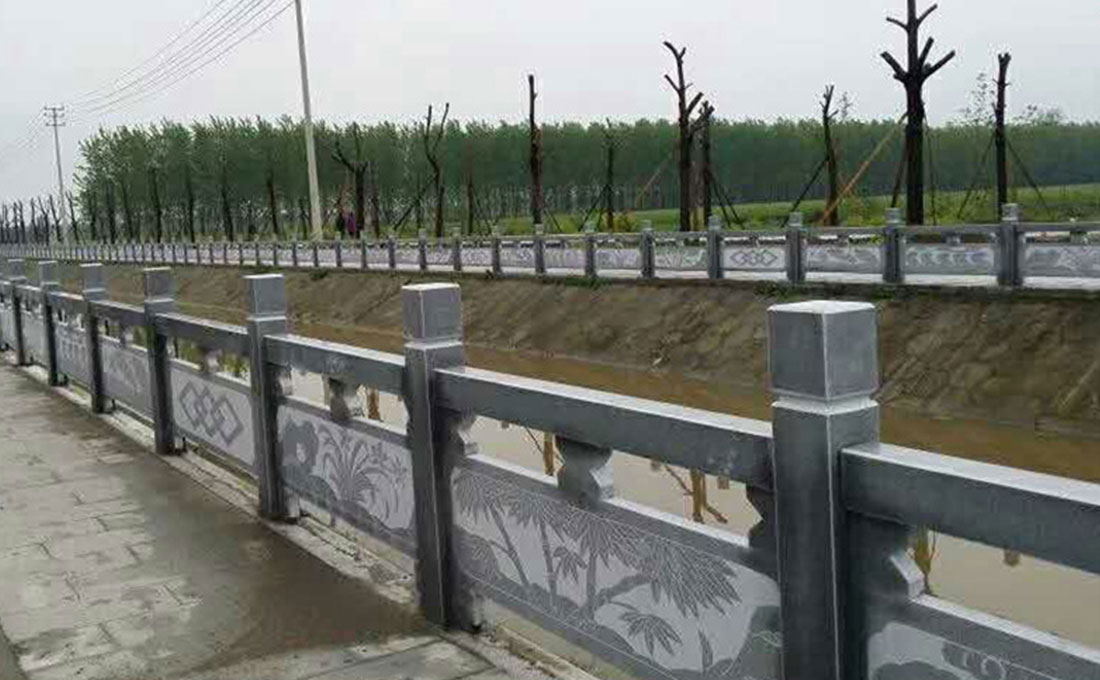

石栏杆安装技术要求

一、原材料质量要求



1  石栏杆构件进场验收

（1）加工好的石栏杆构件不得有裂缝、隐残、污点、红白线、石瑕、石铁等缺陷。可用铁锤仔细敲打，如有噹噹作响之声，即为无裂缝隐残之石栏杆构件，如用叭啦之声，则表明石栏杆构件有隐残。

（2）石纹的走向应符合构件的受力要求，地栿石应为水平走向，柱子，角柱等应为垂直走向。

  (3) 石栏杆构件品种、质量、加工标准、规格尺寸、标号、色泽应符合设计要求

  (4)检查石栏杆构件的榫长是否达到设计要求;检查楼梯段、转角、弧型或其它异型构件加工及角度控制是否准确。

            2   拉线检查，复核基础垫层表面标高是否符合设计要求，相对高差小于3cm的采用M10砂浆找平，相对高差大于3cm的采用C20细石混凝土找平。

            3 石栏杆安装前，应按照设计图纸绘出石栏杆的地栿石、栏板石、望柱等构件的排列图，在施工部位放出石构件的中心线及边线。

            4  石栏杆安装前，应清除石构件表面的泥垢，水锈等杂质，必要时用水清洗。

            5 选用的石构件，其强度等级不应低于合同标准。

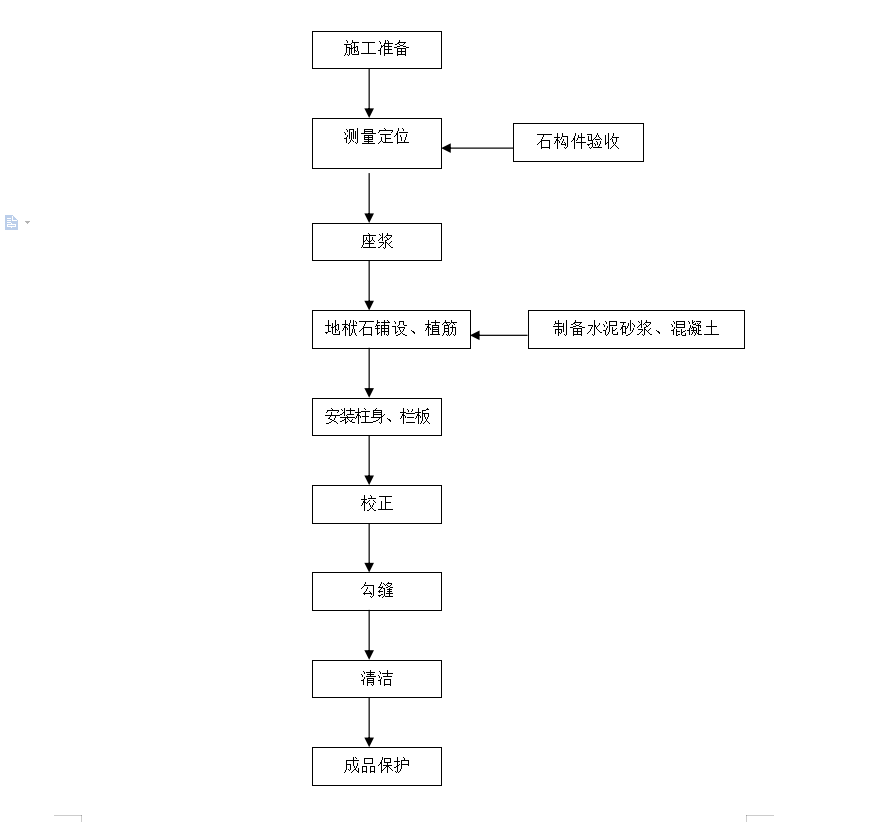

二 施工工艺流程





三、 石栏杆地栿石的铺设

1  地栿石铺设前，先将基础垫层上的泥土、杂物等清除干净。

2  拉通线确定中心线及边线，并弹出墨线，然后按线稳好地栿。地栿稳好后，检查地栿上望柱和栏板的位置。

3  地栿石铺设时应先座浆，即先在基槽底摊铺水泥砂浆或细石混凝土，按线用撬棍将地栿石点撬找平、找正，垫稳。

  4  最后将石面冲刷打点干净



四、植筋

按照要求在地栿石的望柱中心，地栿石的中间位置采用Φ22电钻钻眼，内值Φ20的钢筋，钻孔内灌注云石胶，要求孔内无石粉，注胶饱满，植筋长度不低于22cm。



五、 望柱的安装

1  拉线安装，在柱座面上弹出柱身边线，在柱座侧面弹出柱身中心线，安装时柱顶石上的十字线应与柱中线重合。

2  石柱安装时，应将望柱榫头和地栿石的榫槽、榫窝清理干净，先在榫窝上抹一层云石胶，厚约10mm，再将望柱对准中心线砌上，如有竖向偏斜，可用铁片在胶缝边缘内垫平。

3  安装石柱时，应随时用线坠检查整个柱身的垂直，如有偏斜应拆除重砌，不得用敲击方法去纠正。



六、 栏板安装

1  安装望柱也应按规矩拉通线，按线安装，栏板安装前应在望柱和地栿石上弹出构件中心线及两侧边线，校核标高。栏板位置线放完后，按预先画好的栏板图进行安装。

2  坐浆：栏板安装前将柱子和地栿上的榫槽、榫窝清理干净，抹一层云石胶，随即安装，以保证栏板与望柱之间不留缝隙。

3  搬运：栏板搬运时必须使每条绳子同时受力，并仔细校核石料的受力位置后慢慢就位，将挑出部位放于临时支撑上。

4  就位：栏杆石构件按榫、窝、槽就位。

5  凋整：当栏板安装就位后仔细与控制线进行校核，若有位移，应点撬归位，将构件调整至正确位置。

6  勾缝：如石料间的缝隙较大，可在接缝处勾抹云石胶，胶缝应与石构件勾平，不得勾成凹缝。灰缝应直顺、严实、光洁。

   7  安装完毕后，局部如有凸起不平，可进行凿打或剁斧，将石面“洗”平。



七  其它细部处理

1  沉降缝(伸缩缝)的施工：按设计要求的间距将栏板及地栿石断开，沉降缝(伸缩缝)两端均应设望柱，缝宽按原桥缝宽留设。

2  楼梯段、转角及弧型部位由于异型构件较多，所以更应严格按图纸要求放样下料，并在石构件的背侧上编号标记，以确保安装时对号入座。



八、质量控制

1  地栿石、望柱、栏板等节点的榫卯做法和安装应位置正确，大小合适，节点严密平整，灌浆饱满，安装坚实牢固。检验方法：观察和尺量检查。

2  表面起线的石栏杆构件应做好线条流畅清晰，造型准确，边角整齐圆满。

 3  安装好的石栏杆外观色泽应均匀一致，无杂色和污点
