图纸一般用于设计方面，设计师绘制出图纸，我们再根据图纸进行操作，尤其是电气图纸，上面有很多符号，很难看懂，下面通过三分钟教你学会看懂电气图纸。



一、什么是电气图

用电气图形符号、带注释的围框或简化外形，表示电气系统或设备中组成部分之间相互关系，及其连接关系的一种图。



二、详细看说明

拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。



三、电气图例大全

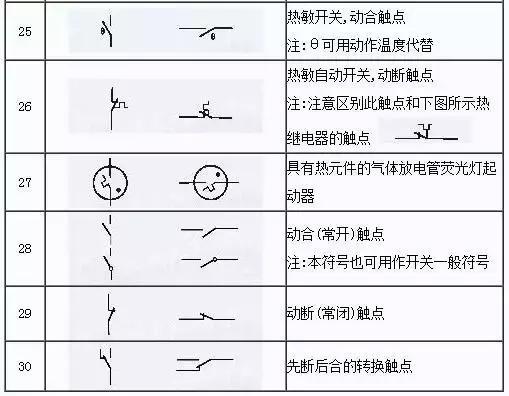

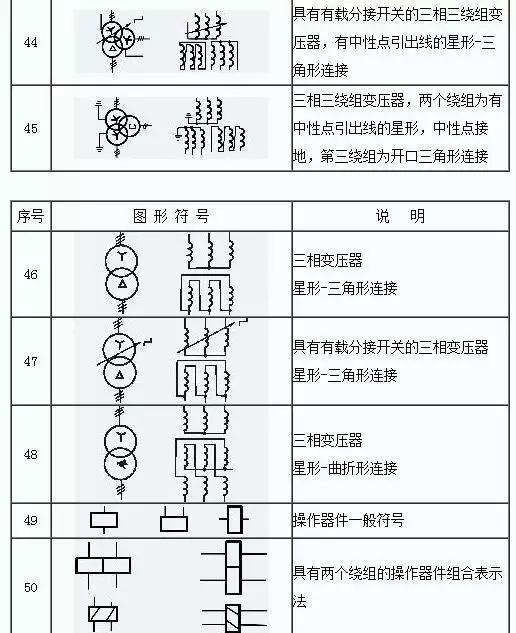

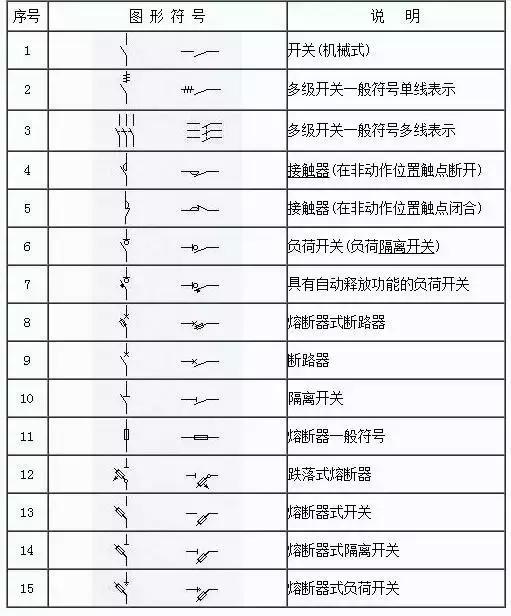

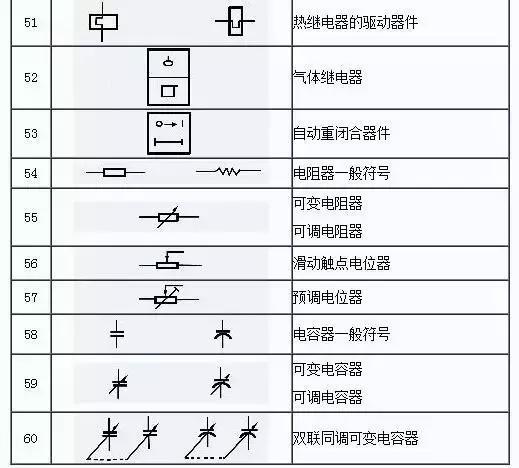

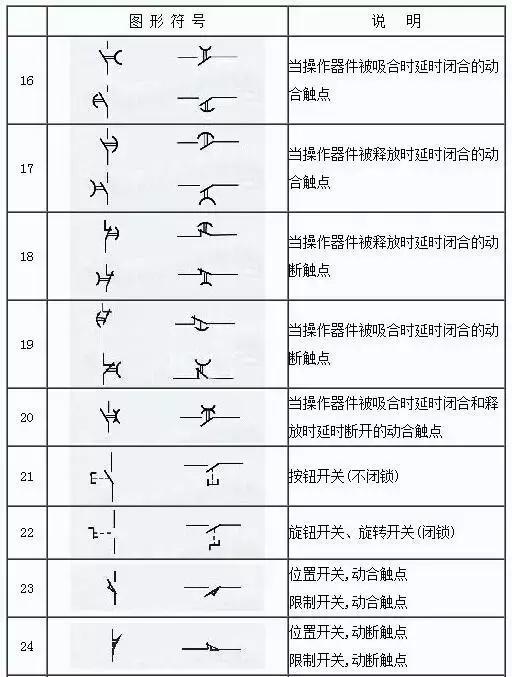

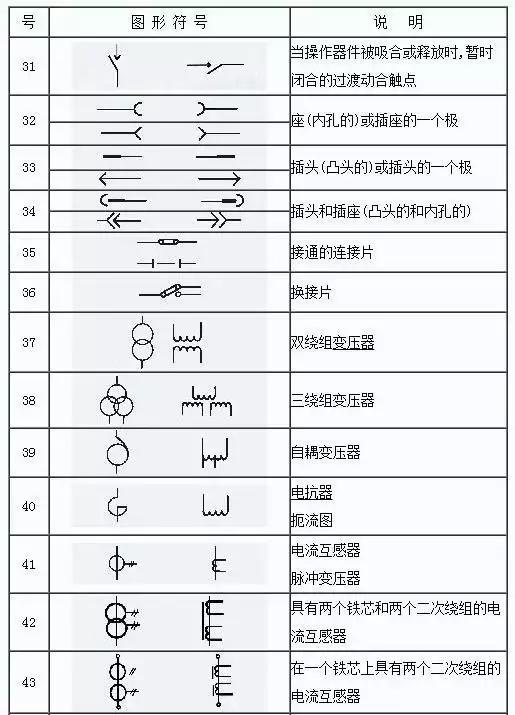

四、电气符号大全















三、学会看图纸

1、看图的方法

先看主电路，后看辅助电路，并用辅助电路的回路研究主电路的控制程序。

2、看图的步骤

首先是看主电路中有哪几种电气设备，每个电气设备的用途、接线方式和有关要求与联系。

3、例：电动机

从种类上看：是直流还是交流；是异步还是同步；

从绕组上看：是星形接线还是三角形接线；

从起动上看：是全压起动还是降压起动；

从方式上看：是正转还是反转。



再全面了解其它电器组件的相互联系和作用，如电源开关、熔断器、继电器、接触器等。以及各种电器组件的电压等级，然后再看图中辅助电路的构成，并根据辅助电路的回路研究电路的动作情况，以及电路中各组件的相互关系和动作联系等。
