告诉你cad连续标注怎么用

在CAD绘图中经常会碰到一种类型的标注。若我们一个一个的标注，在复杂的工图中将会非常耗时，而且还不够美观。cad连续标注可以快速的为图形标注出尺寸，大大提高工作效率，下面，小编就来教有需要的用户如何去使用cad连续标注。

了解CAD的朋友们都知道，标注——是指一条线的尺寸，或者一个物体的长度和宽度的尺寸，能够清晰的传递给需要者。有时候平面图比较复杂，需要标注的地方比较多，如果一个个的标注确实很费力气。下面，小编就给大家分享cad连续标注的使用步骤了。

cad连续标注怎么用

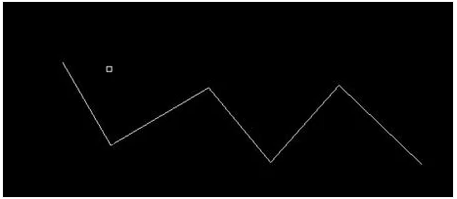

打开cad，以一条多线段为例。

cad标注系统软件图解1

点击：标注，选择需要的标注类型。

cad系统软件图解2

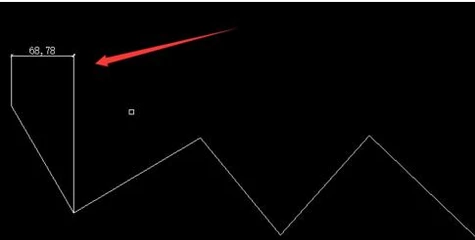

对多线段第一段进行标注。

cad标注系统软件图解3

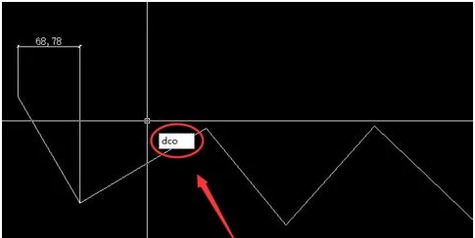

在第一个标注完成之后，输入连续标注的快捷命令“dco”。

cad标注系统软件图解4

依次点击所需要标注的线段端点，进行连续标注。

cad系统软件图解5

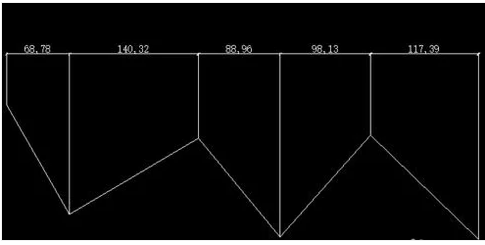

完成。

cad系统软件图解6

以上就是cad连续标注的使用方法了。
