告诉你笔记本如何外接独显

文章来源:老客SEO 作者:老客SEO 人气:19 时间2019-07-19 12:09:05

大家都喜欢轻薄款笔记本电脑,少了游戏本的笨重,也少了性能表现。原来外接显卡需要复杂的布线,现在随着Xconnect技术的到来,外接显卡也能像U盘一样即插即用。游戏本的显卡再强也难敌台式机显卡。下面,小编给大家分享笔记本外接独显的经验。

说到笔记本显卡,不少人尤其是发烧友尤其纠结到底是买低价的集成显卡还是昂贵但是质量高的独立显卡,如果你用的是 笔记本电脑 ,那么关于显卡的问题有够你纠结的了:笔记本能不能外接显卡呢?下面,小编给大家演示笔记本电脑外接显卡的步骤。

笔记本如何外接独显



外接前准备:

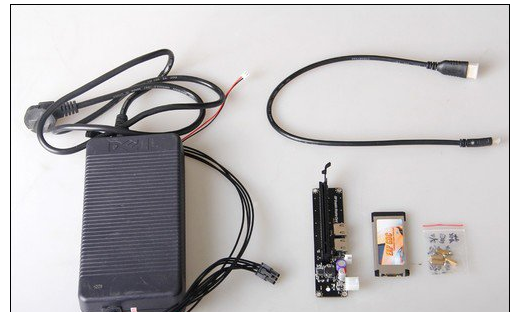

下面就是你购买整套EXP GDC设备后的一些配件,从左到右,200W的外设电源用于给显卡供电,会有一个外接的6Pin供电,用来给显卡外接供电。一个EXP GDC设备,连接笔记本的expresscard接口,另一面的接口是mini hdmi。一个EXP GDC主板用来连接外置显卡。一根HDMI线,两边分辨为HDMI和mini HDMI标准的接口。当然你还需要一块给力的显卡,本次测试采用的是微星的GTX650Ti Boost版。

笔记本显卡

笔记本显卡系统软件图解1

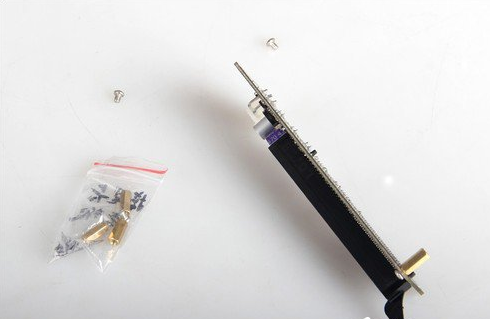

首先,给EXP GDC主板安装4个固定螺丝,安装好后,在插接好外置显卡后能够更稳定的放置。

独显

独显系统软件图解2



四个螺丝支柱比较容易安装,不用螺丝刀直接用手拧就行。

笔记本电脑

笔记本电脑系统软件图解3



安装好4个螺丝支柱的EXP GDC主板,可以看到上面清晰的写着,笔者手里这款设备是V2.5版本。来个细节看看做工,对于价格不高的一款产品来说,从电阻、电容的焊接,可以看到虽然没法很一些大厂相媲美,但是也相当不错了!

笔记本显卡

笔记本显卡系统软件图解4

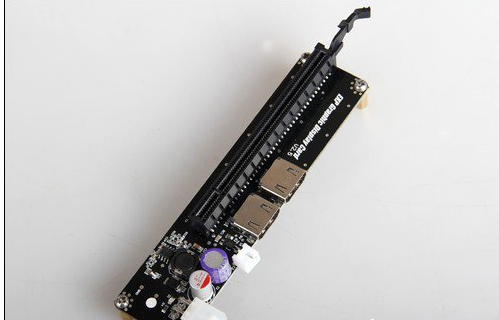

这个PCI-E插槽就是用来连接台机显卡的!主板上带了两个mini HDMI接口,也就这款设备双路数据连接,笔者本次只测试了单独连接Expresscard接口,有兴趣的网友可以试试再加上mini PCI-E接口的双路连接性能表现。

外接显卡

外接显卡系统软件图解5

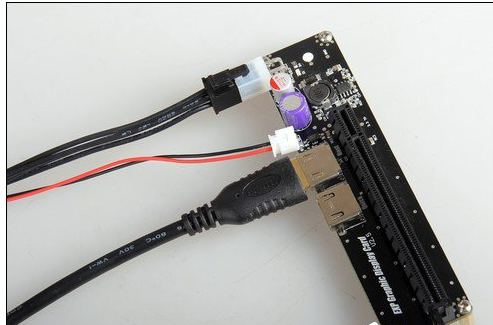

将电源的4pin接口连接到主板上,从上到下依次是,4Pin电源接口,双路电源线,mini HDMI。

笔记本显卡

笔记本显卡系统软件图解6

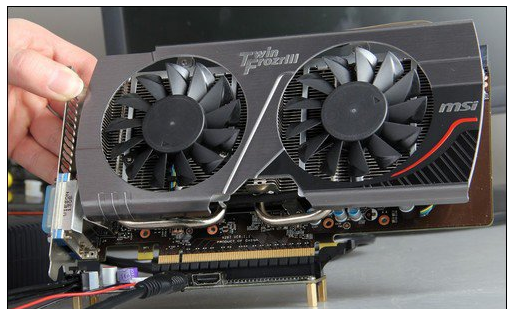

下面就可以把你的大家伙,外置显卡插在EXP GDC的主板上啦!注意对齐,猛烈的插进去就行,来一张显卡背面的照片,相对来说微星这样的大厂,这做工就更上一个档次啊!

独显

独显系统软件图解7

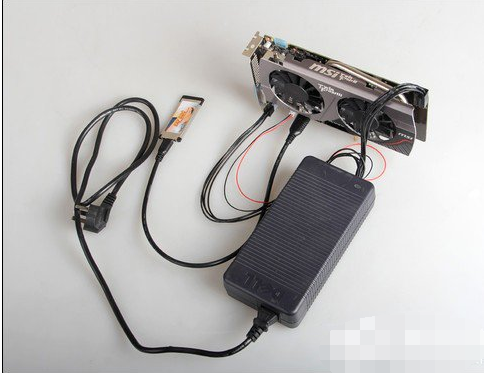

走起来一张连接好的全貌吧,电源,Expresscard卡,显卡,主板,电源略大,相信以后的版本应该会有改进吧。

笔记本显卡

笔记本显卡系统软件图解8

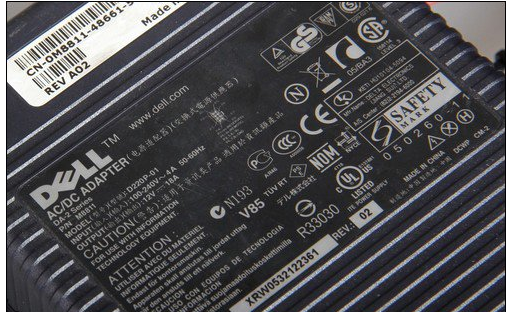

这么大一块电源到底有多大的功率呢,可以看到输出功率是12V 18A,算下来应该是216W,

独显

独显系统软件图解9



这应该足够咱们外接的显卡供电了!

外接显卡

外接显卡系统软件图解10

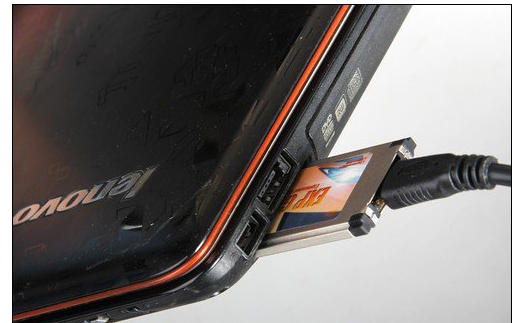

说了许久还没说,到底咱们的Expresscard接口在那里,本次测试笔记本,用笔者自己的Y460为例,在机身右侧的E-sata接口下面,就是Expresscard接口啦!另外EXP GDC设备还支持mini PCI-E,有很多机器都内置这个接口,也有一些是空闲位。各位要和mSATA接口区分开哦。对了,如果不用无线网卡的话,可以把它拆下来,因为一般无线网卡都是mini PCI-E接口。
